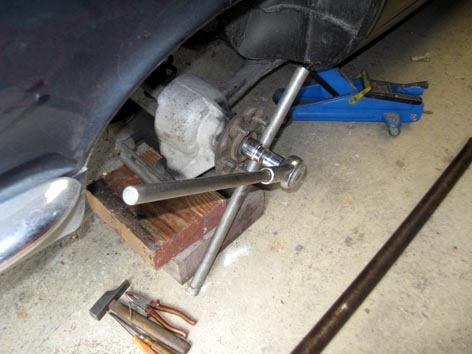

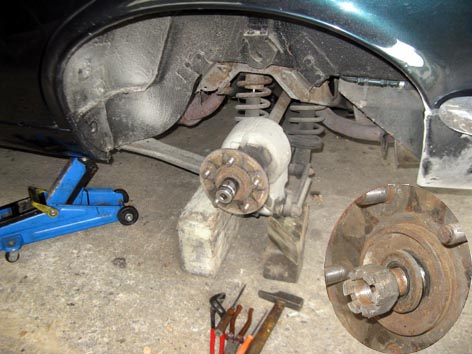

Si le train doit être démonté pour être rénové,
commencer par dévisser les écrous de moyeux
qui s'avèreraient difficiles à débloquer par la suite
noter la présence d'une rondelle plate
positionnée sous l'écrou de moyeu

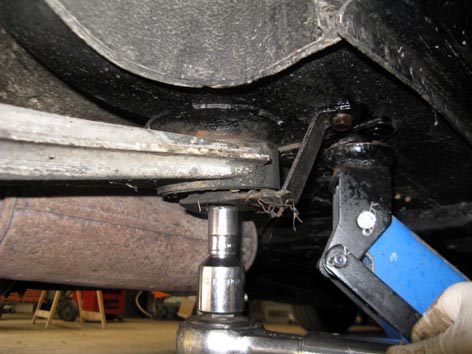

après avoir déconnecté l'échappement,
déposer la vis de maintien du tirant sous
la caisse et sortir la patte de protection

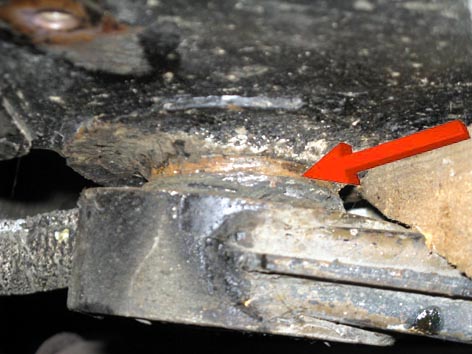

Le silentbloc avant du tirant est
emboité en force sur un plot
solidaire de la caisse

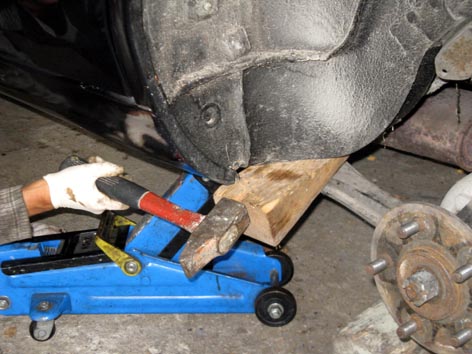

Pour l'extraire, une solution qui
a fait ses preuves, communiquée
par un membre de l'amicale XJ
déposer les 4 boulons reliant l'arbre
de transmission au différentiel puis les

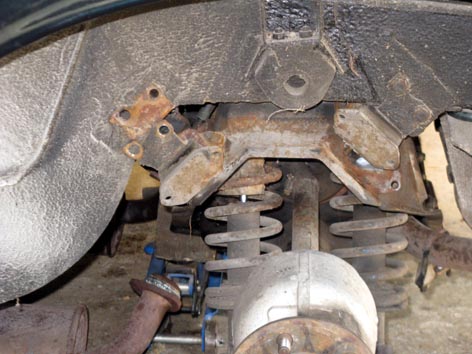

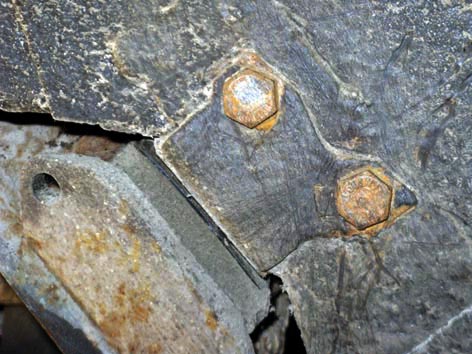

boulons des silentblocs dans le passage
de roue (2x2 boulons par côté)
Ne pas oublier le flexible de frein
ainsi que le câble de frein à main puis
commencer à décoller le berceau

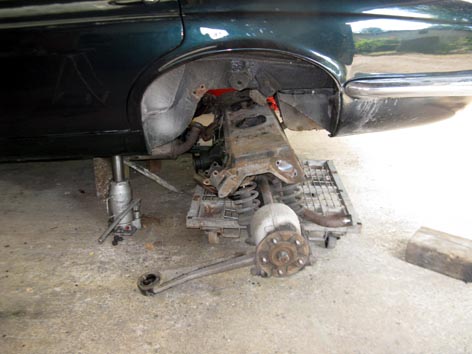

descendre l'ensemble à l'aide de crics
et le reposer sur un chariot roulant

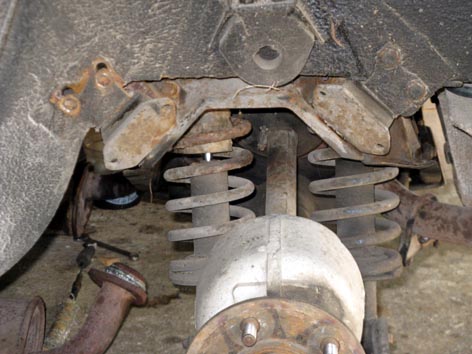

dégager le train arrière
de dessous le véhicule

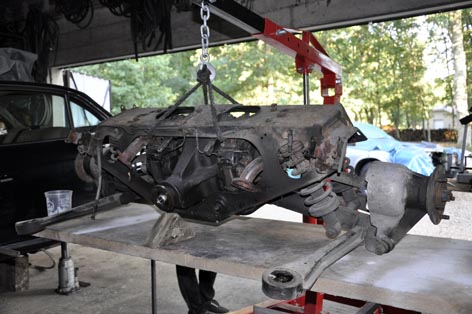

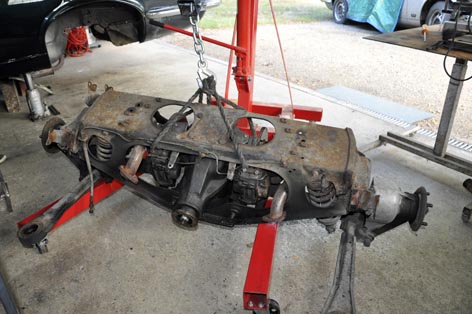

il est ensuite levé à l'aide d'une chèvre
et positionné sur une table
en vue de son démontage
Démontage du train arrière

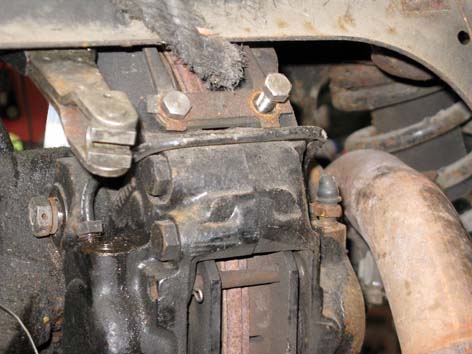

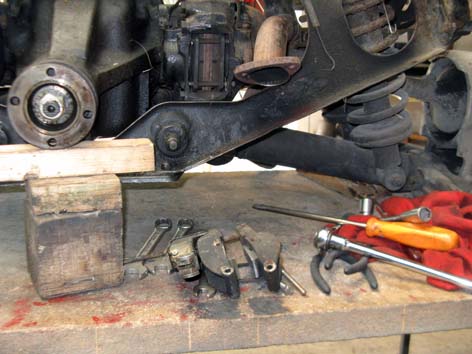

On commence par le démontage des étriers
de frein et de la partie frein à main (2vis)
voilà, c'est fait, les plaquettes
viennent avec le mécanisme

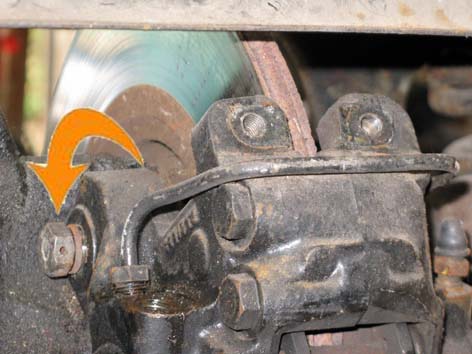

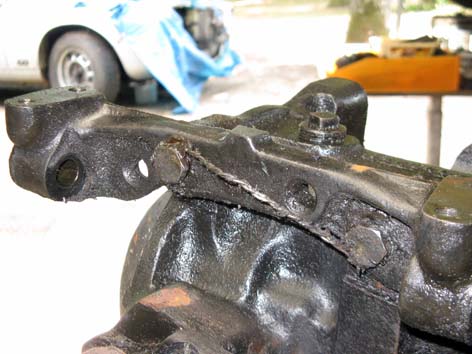

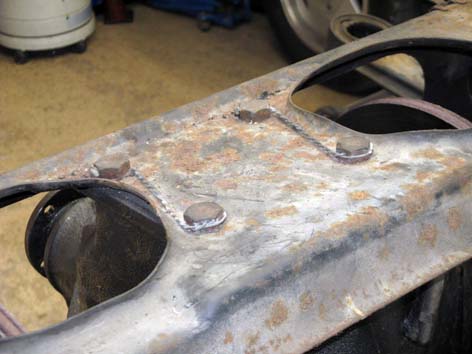

ôter le fil reliant les 2 vis de fixation
des étriers sur le carter de différentiel

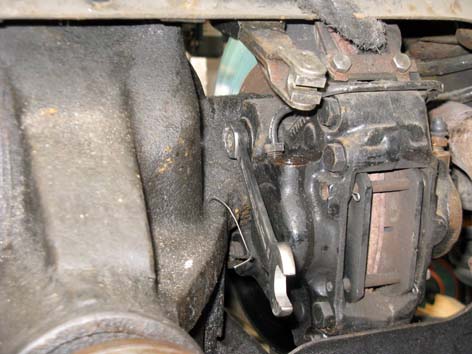

on continue par la dépose
de la vis supérieure d'étrier

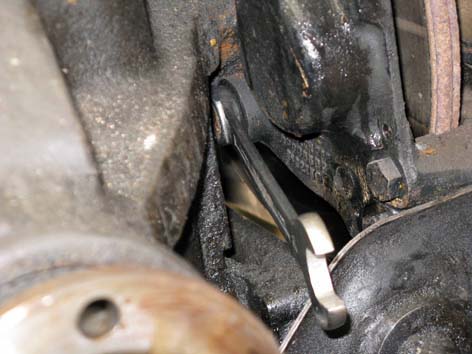

puis la vis du bas, peu accessible.
j'immagine le boulot, berceau en place ...

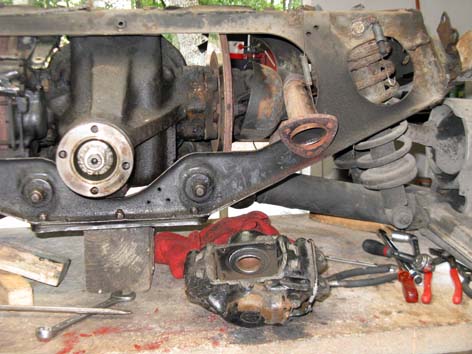

l'étrier est sorti après avoir rentré
les pistons et retiré les plaquettes

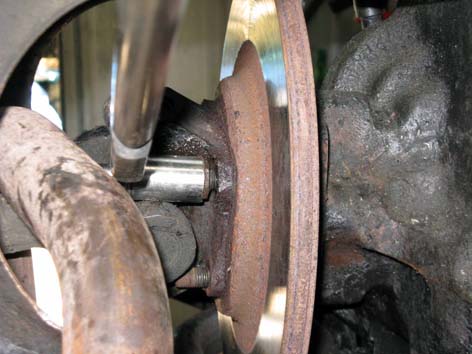

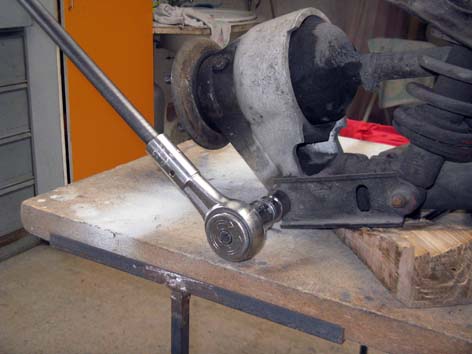

le moyeu est désolidarisé de l'arbre.
Là, ça vient sans problème, ce
qui n'est pas toujours le cas

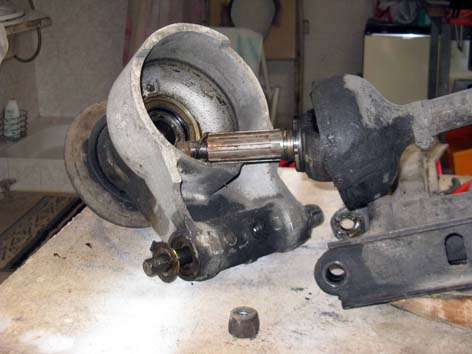

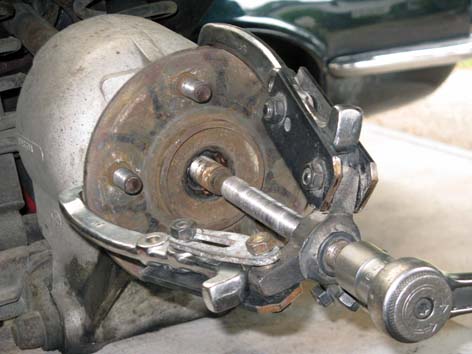

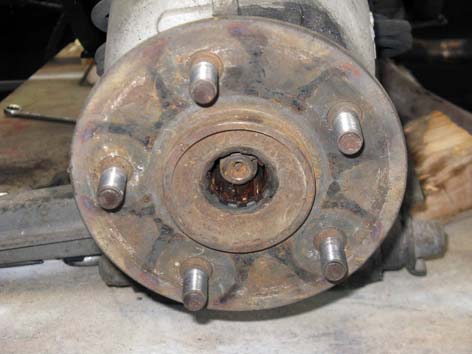

l'arbre est sorti des
cannelures du moyeu
dépose de l'axe d'articulation du moyeu
l'ensemble désacouplé
libère la transmission

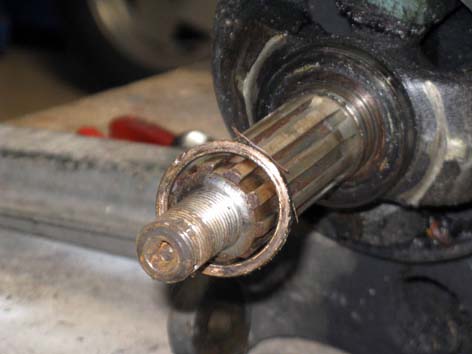

Récupérer la rondelle cuivrée

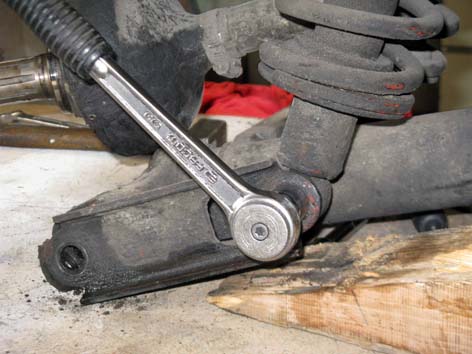

On continue par l'axe de fixation
inférieure des amortisseurs

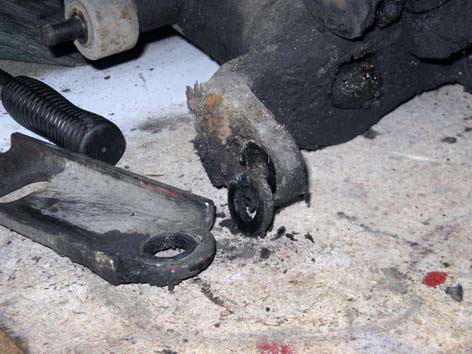

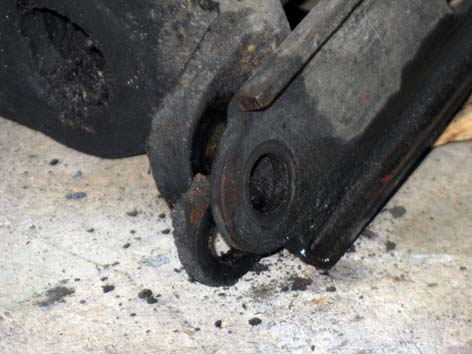

Récupérer la rondelle d'épaisseur
située de l'autre côté de la patte de renfort
l'écrou de l'axe déposé
libère la plaque de renfort

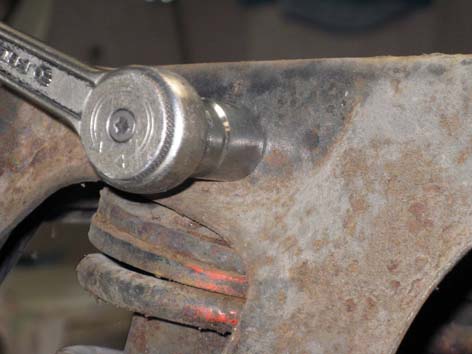

on finit par la fixation supérieure.
les amortisseurs peuvent quitter
leur emplacement sur le berceau

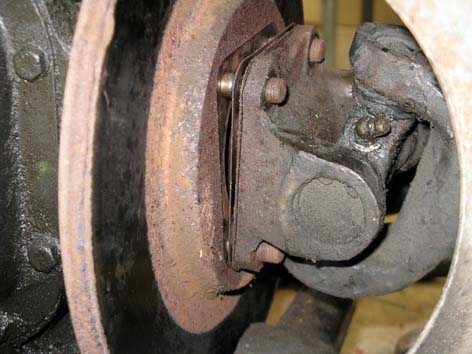

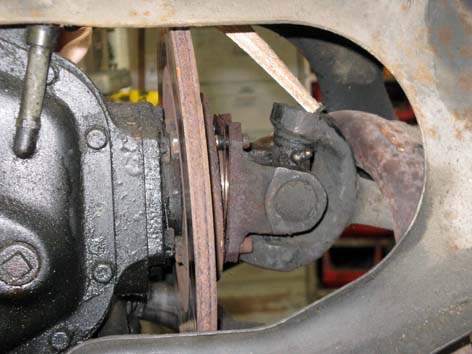

dépose des 4 écrous reliant la
transmission à la sortie du différentiel
Chasser la transmission à
l'aide d'une cale en bois

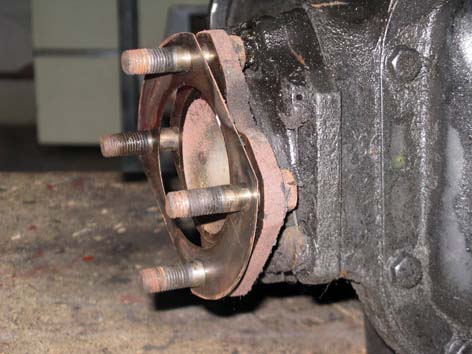

Repérer et ranger les cales situées derrière
elles servent pour le réglage du carrossage

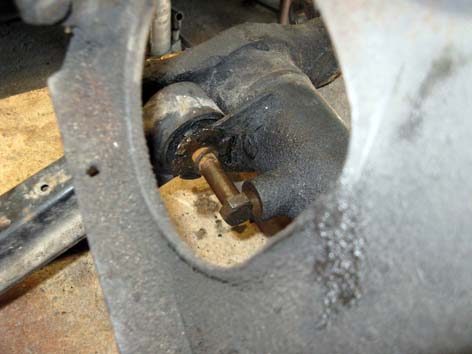

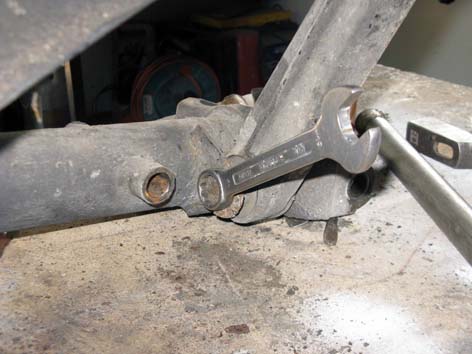

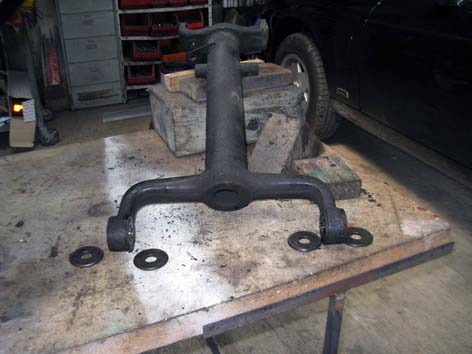

du tirant vissé sur le bras inférieur.
très grippé, il résistera un bon moment
pour assurer son passage à proximité
du bossage coulé sur le bras inférieur

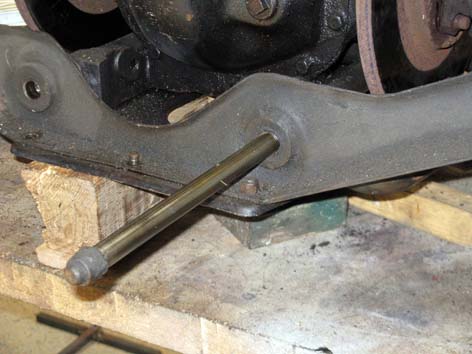

l'axe après dépose de l'écrou d'un des 2 côtés
de fermeture des cages à aiguilles

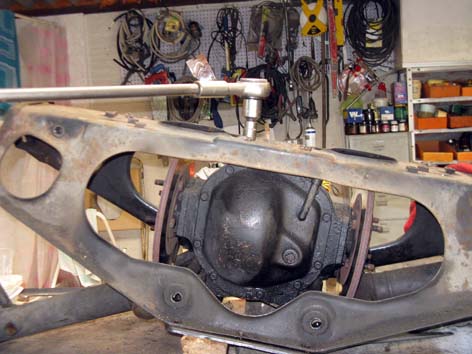

freiner les vis de fixation du différentiel

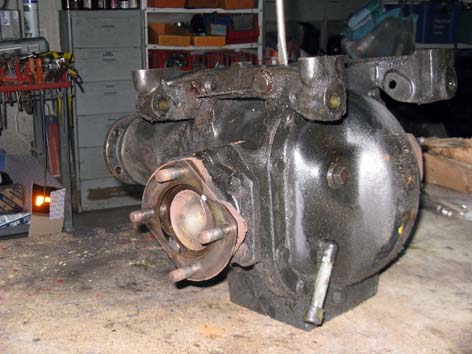

dévisser et sortir le différentiel
au 4,2 L accouplé à la boîte automatique
une sur chaque sortie

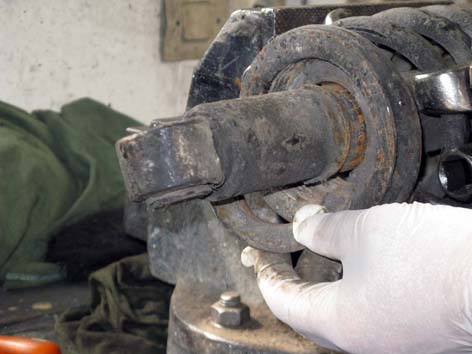

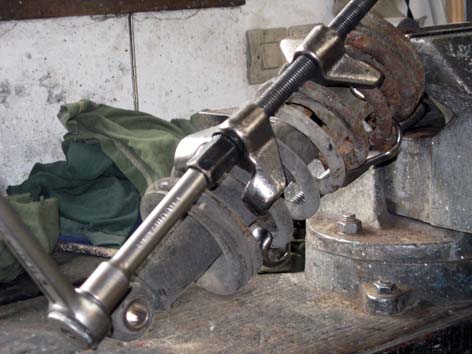

l'articulation des bras inférieurs
de suspension à l'étau

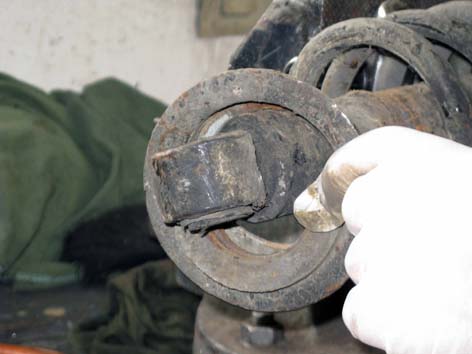

libère les 2 collerettes
du ressort de suspension
