Démontage de l'axe de moyeu
|
|
|

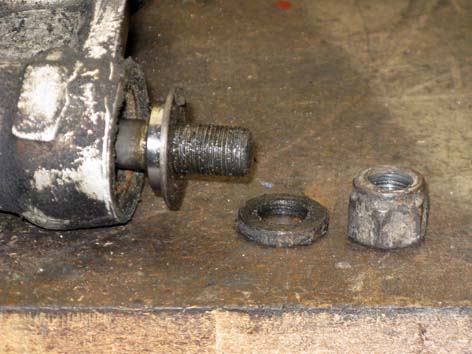

démontage de l'articulation du
moyeu de roue qui présentait un jeu axial important |
|

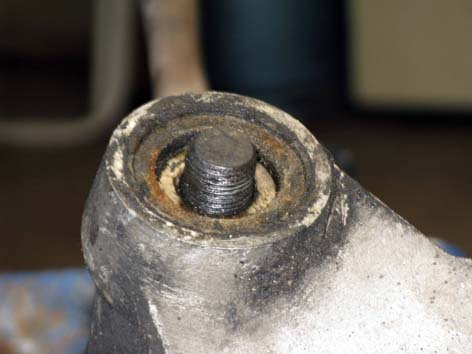

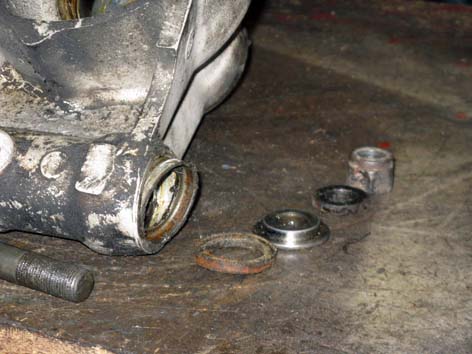

dégager le joint anti-poussière en feutre |
|
|
puis la cuvette de
logement du feutre |
|

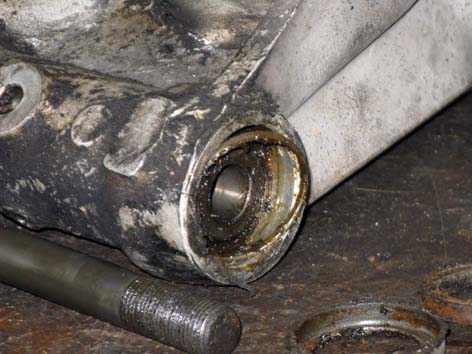

Continuer par la bague |
|
|

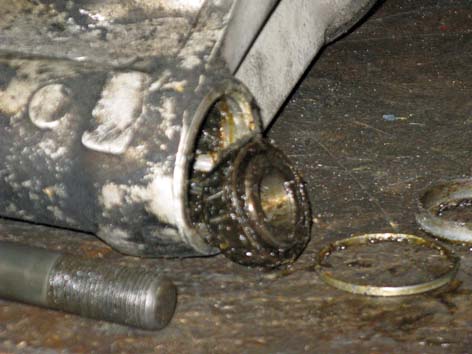

sortir le roulement conique |
|

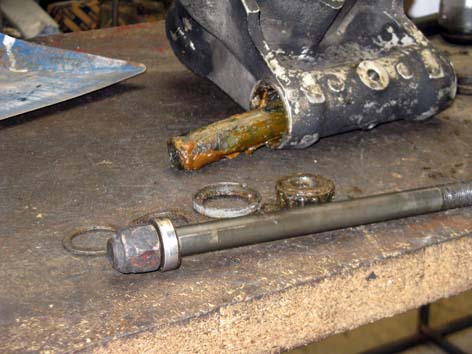

faire de même pour l'autre côté puis finir par l'entretoise centrale |
|
|
Remontage de l'axe de moyeu
|
|
![]() |

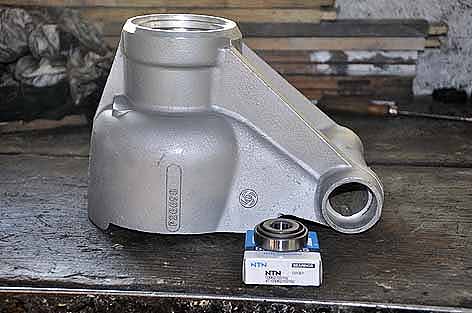

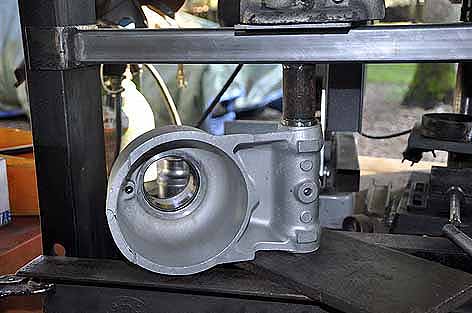

après microbillage des moyeux, insérer les cages de roulement |
|
bien pratique la presse, mais on peut s'en passer en frappant sur un tube |
|
![]() |
il faut régler la précharge des deux roulements, assurée par des rondelles de réglage en bout de l'entretoise centrale |
|

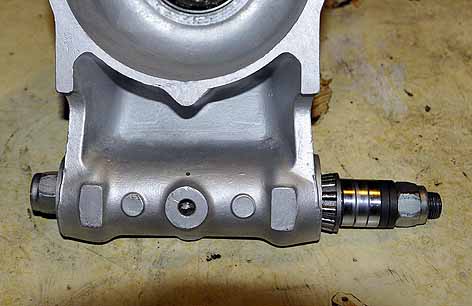

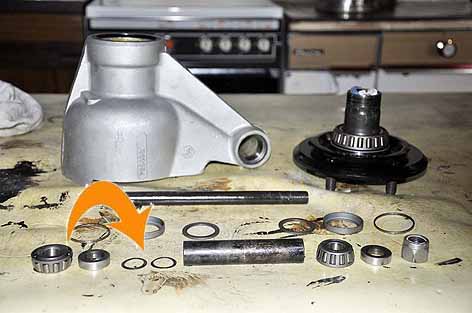

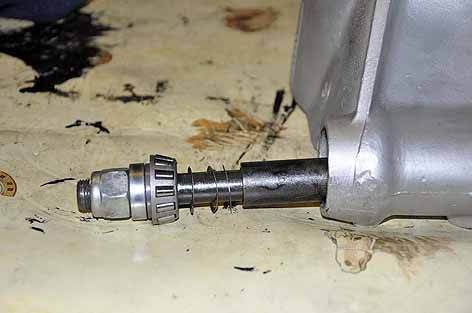

dans le moyeu, empiler les pièces du bas de la photo précédente, en augmentant le nombre de rondelles de réglage
|
|
![]() |

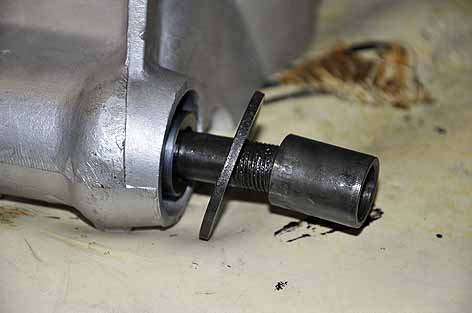

ajouter une grosse rondelle de récup ainsi qu'une entretoise qui comblera la partie non filetée et bloquer au couple
|
|

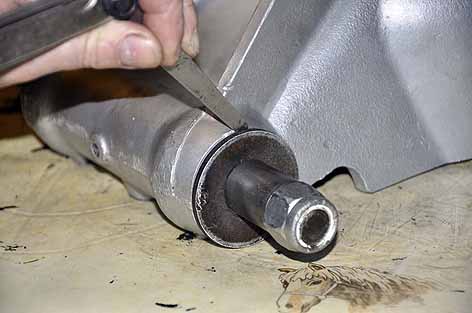

réaliser deux mesures de l'espace situé entre la rondelle et le corps, l'axe étant tiré dans un sens, puis poussé dans l'autre |
|
![]() |
la différence entre les deux mesures sera l'épaisseur de rondelles à enlever, plus la valeur de 2/10 mm correspondant à la précontrainte à exercer sur les roulements
|
|

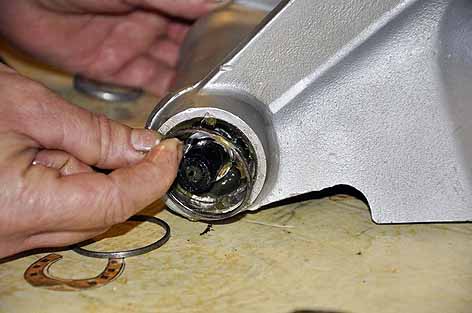

redéposer l'axe et passons au montage définitif. De chaque coté, positionner la bague d'appui contre la cage des roulements coniques |
|
![]() |

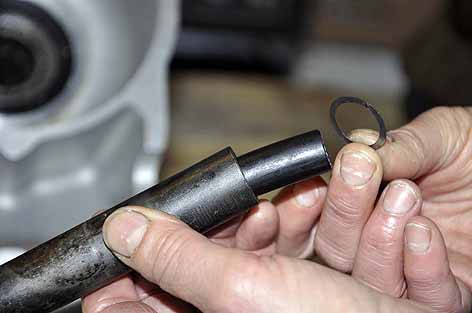

Utiliser un tube du Ø de l'axe et de la longueur mesurée entre les fourches du bras. Y insérer l' entretoise et les rondelles restantes après réglage |
|

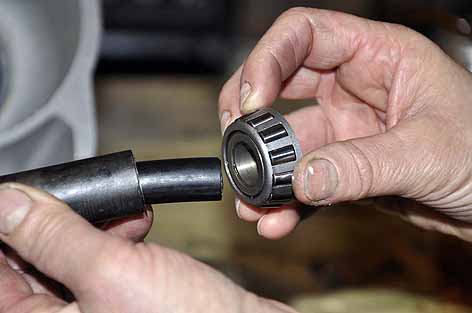

et le roulement avant |
|
![]() |

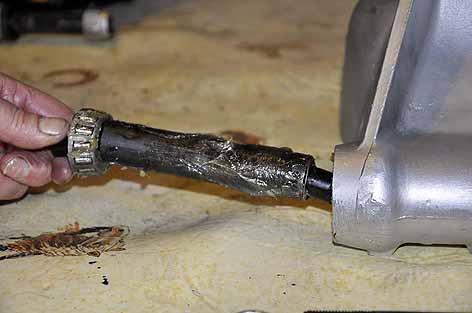

graisser les pièces puis placer le tout dans le corps du moyeu |
|

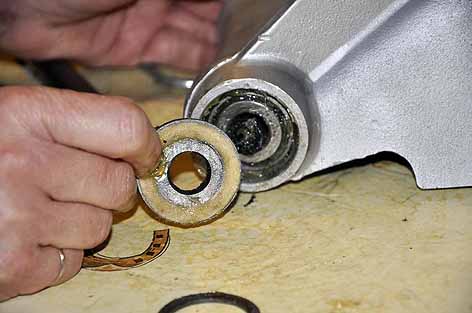

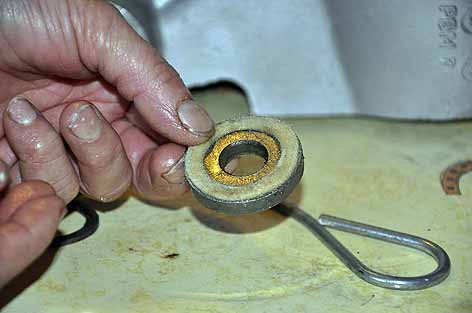

installer le joint feutre dans sa cuvette et l'entretoise au centre. Présenter l'ensemble |
|
![]() |

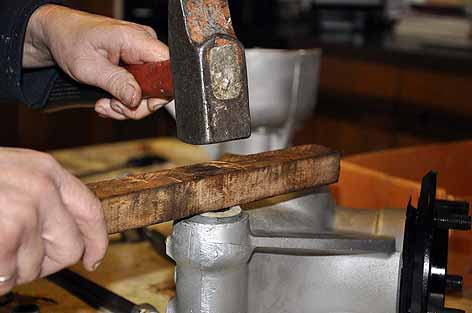

frapper sur la cuvette en intercalant une pièce en bois |
|

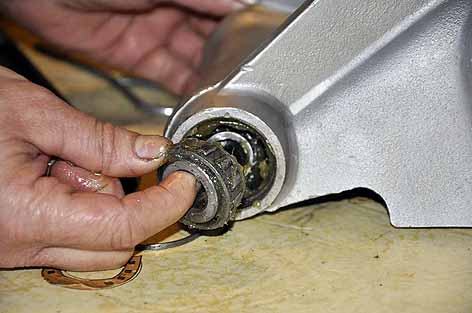

de l'autre coté, positionner le roulement en appui contre sa cage |
|
![]() |
puis la cuvette d'étanchéité équipée du joint feutre et de l'entretoise |
|

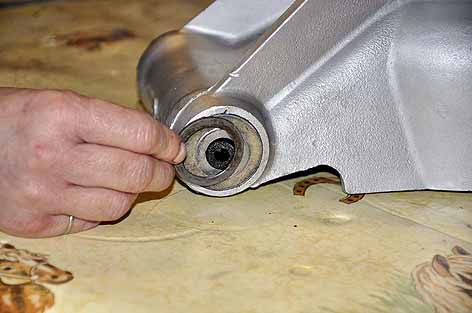

des 2 cotés, poser les rondelles de fermeture contre le joint |
|
![]() |

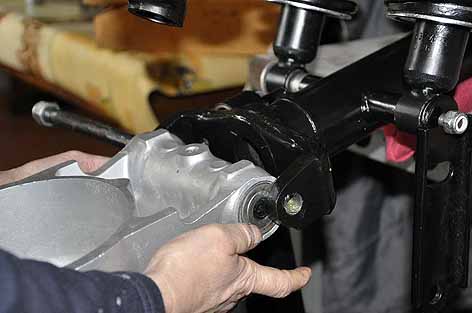

présenter le moyeu dans le bras tout en tenant les rondelles en place |
|

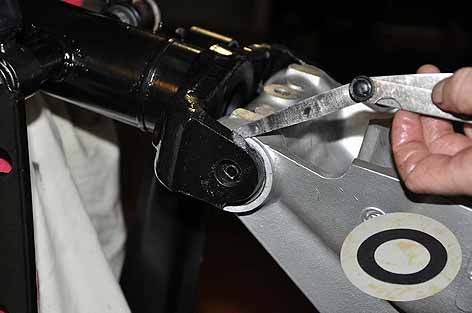

une fois en positionné, mesurer le jeu entre moyeu et bras. Placer des rondelles de réglage de part et d'autre du moyeu pour compenser l'écart |
|
![]() |

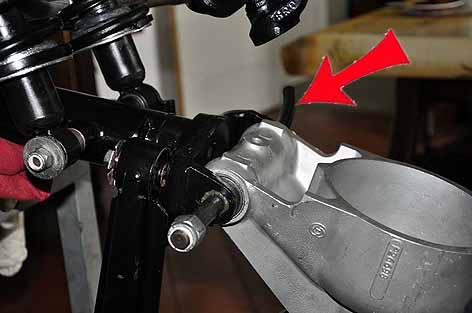

enfiler l'axe à travers l'ensemble chassant du coup le tube utilisé pour maintenir les pièces au montage |
|

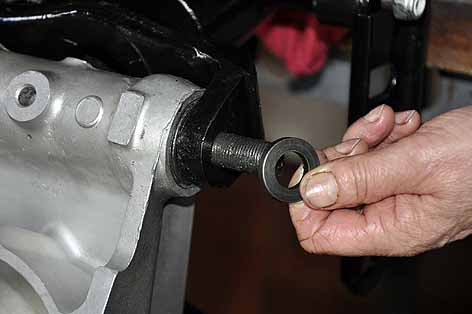

placer la rondelle de compensation |
|
![]() |

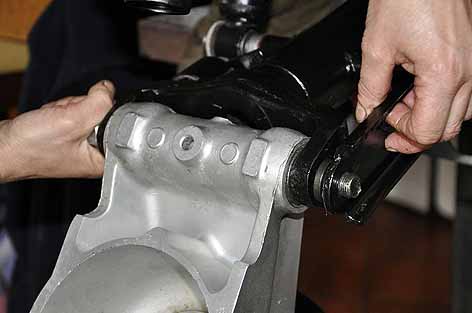

puis la plaque de renfort en provenance du pied d'amortisseur |
|

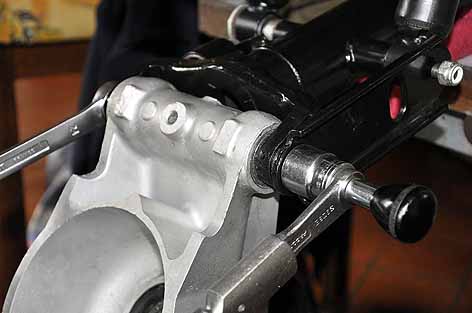

visser l'écrou tout en maintenant le moyeu en rotation pour centrer les roulements. Serrer au couple de 14 m/kg |
|
