Amortisseurs

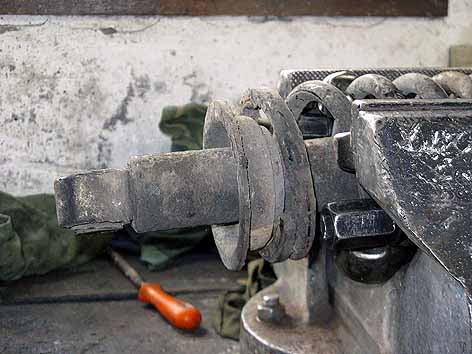

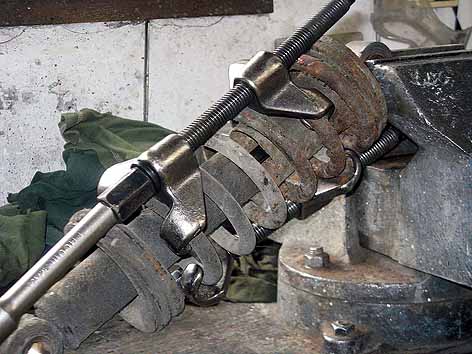

comprimer le ressort à l'aide
de l'outillage prévu à cet effet
le ressort comprimé permet de
libérer sa coupelle de retenue

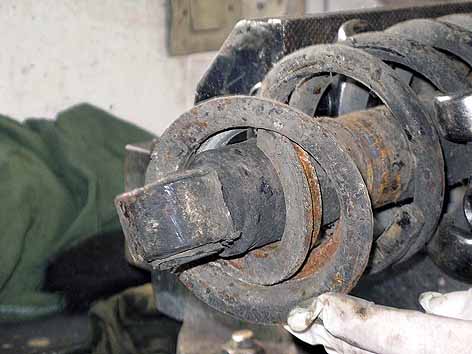

deux demi bagues, prisonnières du corps
d'amortisseur, maintiennent l'ensemble

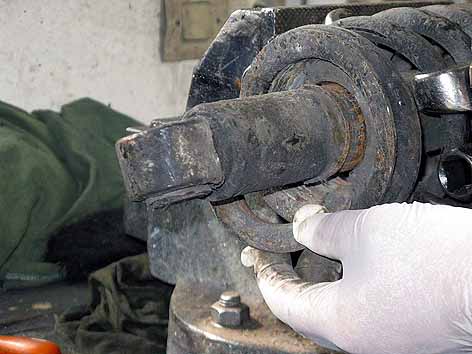

une fois les demi bagues sorties,
on peut libérer la coupelle

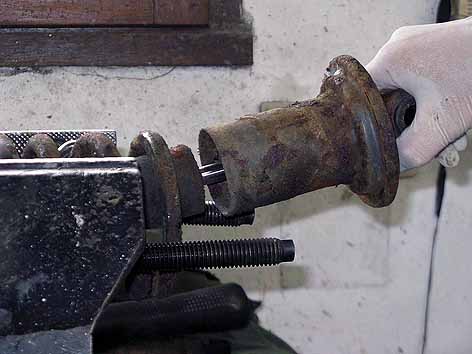

on peut alors sortir l'amortisseur
et terminer par la détente du ressort

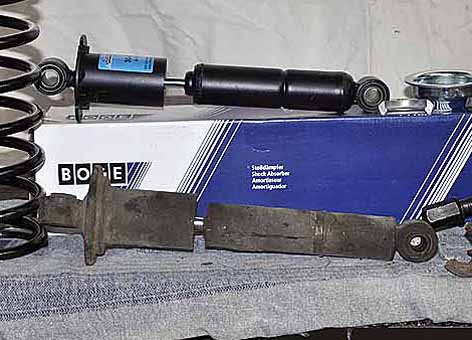

ancien et nouveau

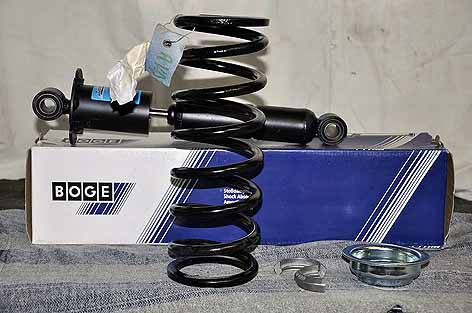

voici les pièces de remplacement
accompagnées du ressort rénové

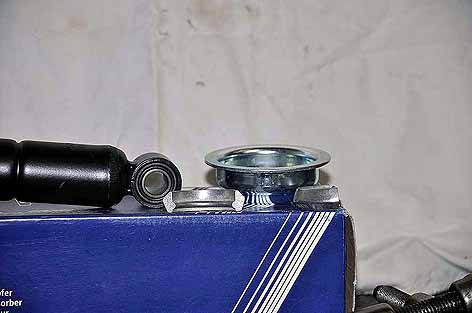

coupelle et bagues neuves sont
fournies avec les amortisseurs

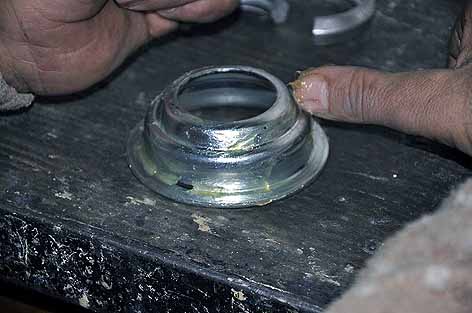

graisser la coupelle

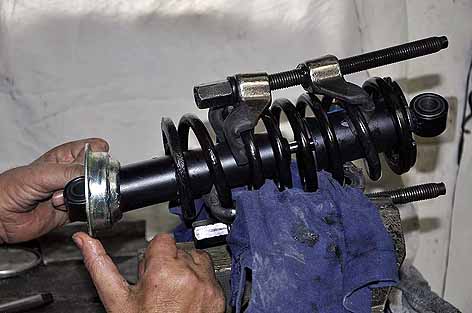

insérer l'amortisseur dans le
ressort et présenter la coupelle

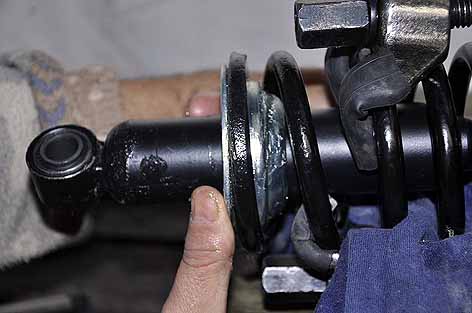

la glisser en butée
contre le ressort

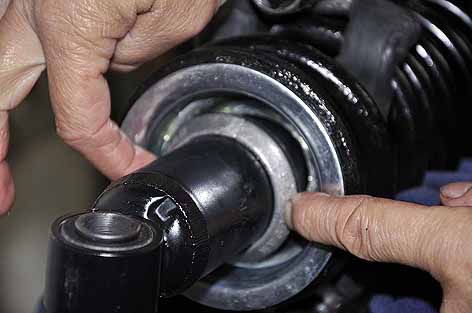

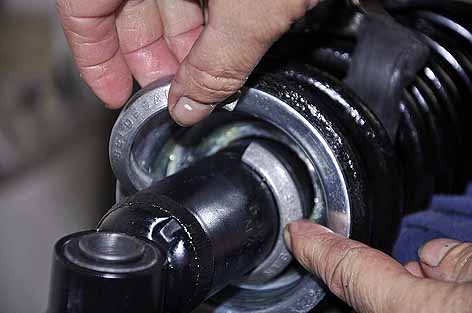

présenter les demi bagues

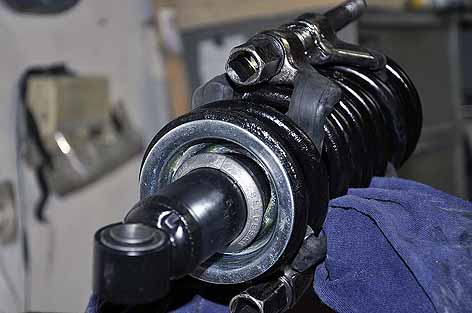

les insérer dans le
logement du corps

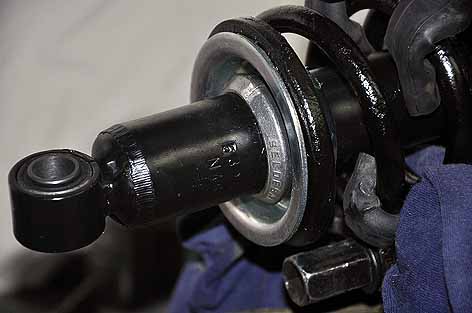

reste à détendre le ressort
qui emprisonnera les demi
bagues dans la coupelle

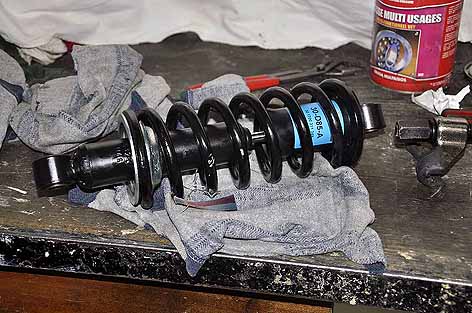

Voila l'ensemble prêt à retrouver
sa place dans le train arrière.

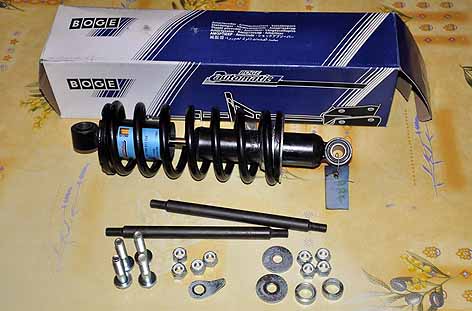

ici, l'ensemble de la boulonnerie
nécessaire à la fixation des amortisseurs
par l'intérieur, insérer l'un des amortisseurs
entre les pattes situées en haut de la traverse.

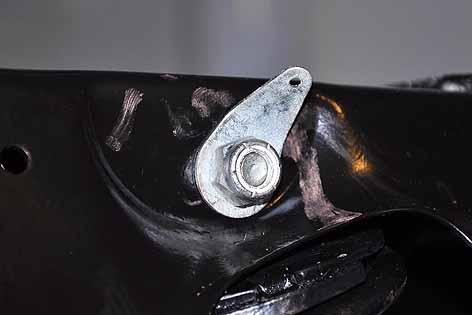

poser le boulon sans oublier la patte d'attache
du ressort relié au câble de frein à main

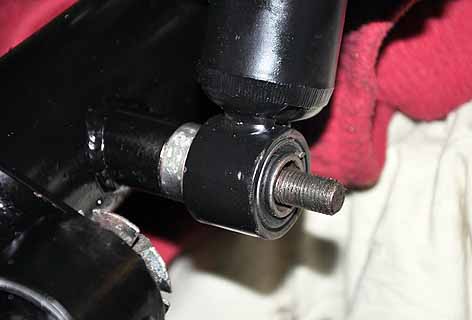

poser le second amortisseur,
puis enfiler l'axe dans sa partie
inférieure et à travers le bras

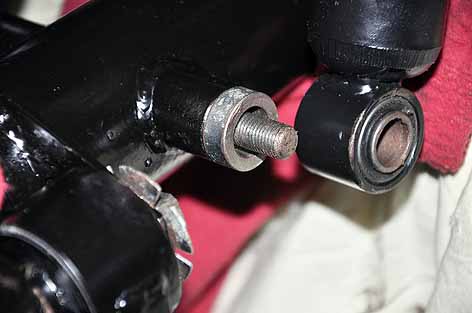

placer à l'avant l'entretoise comblant
l'espace laissé libre et permettant le
passage de la vis de fixation du tirant

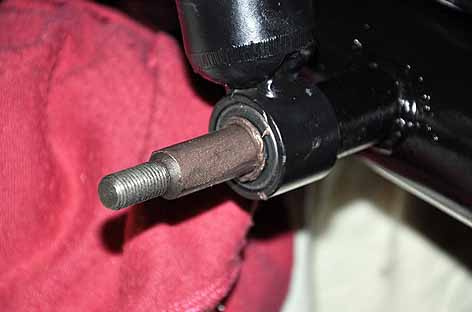

puis glisser l'axe à travers
le second amortisseur

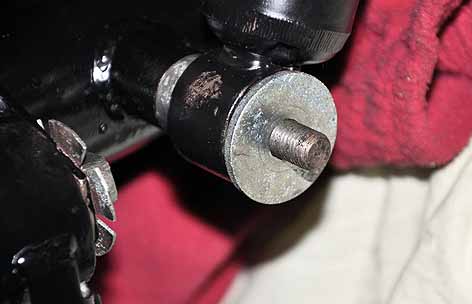

placer la rondelle . . .

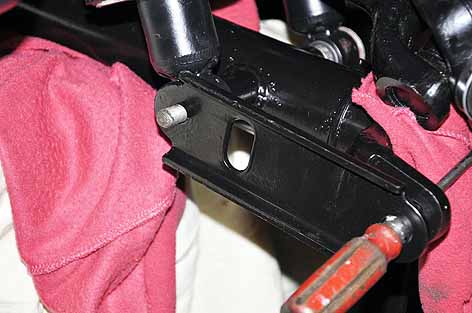

. . . puis la plaque de
renfort de l'autre coté

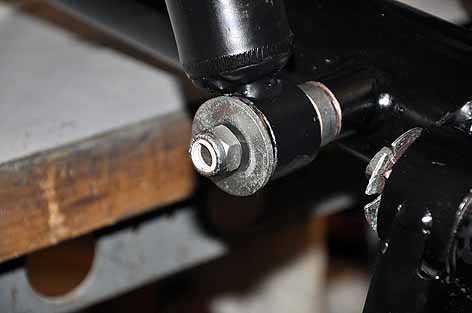

et enfin les écrous de chaque coté.
Le serrage se fera véhicule sur roues

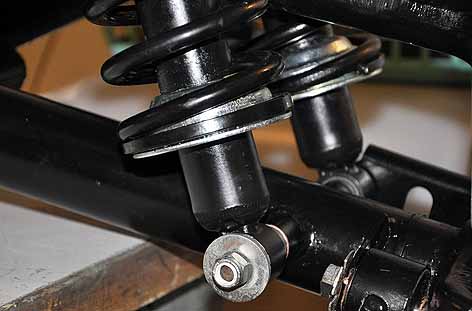

ici, la paire d'amortisseurs
gauche en place sur le train
