Révision des embrayages

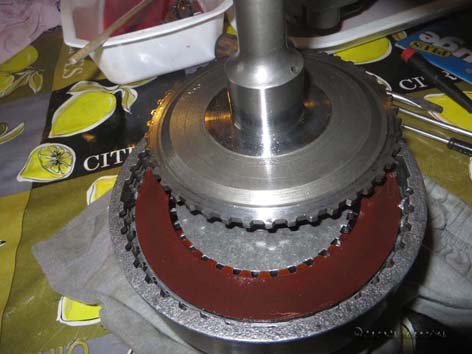

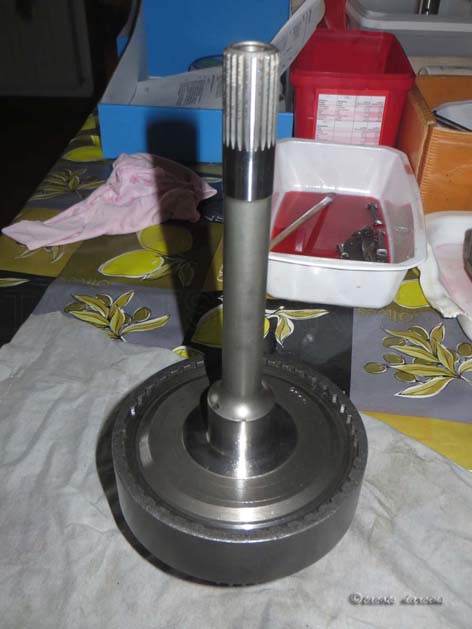

muni de son axe d'entrée de boite

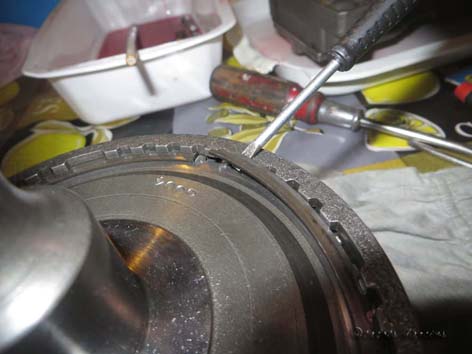

on débute le démontage par le jonc de retenue
être sorti avec l'arbre de turbine

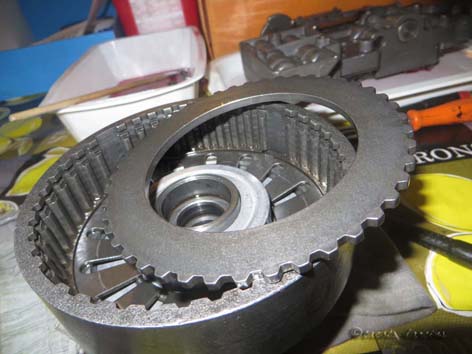

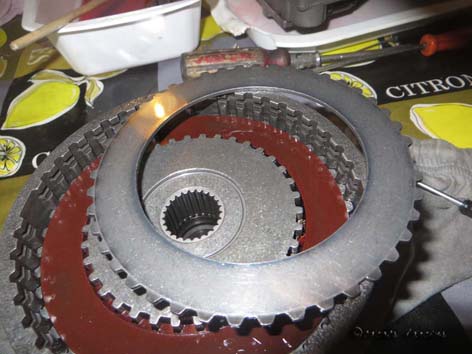

les disques sont retirés :
4 en métal et 5 frictions

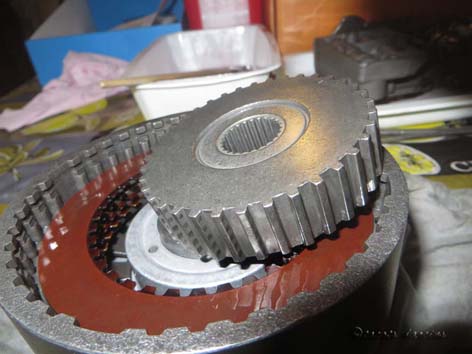

le moyeu d'embrayage est à son tour retiré
élément de cet empilement

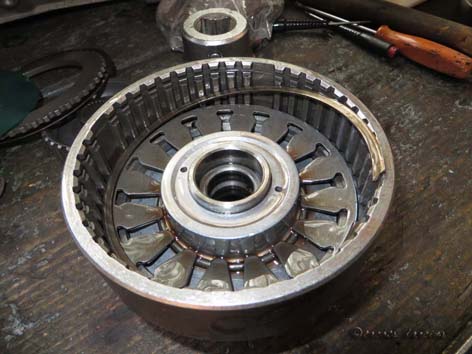

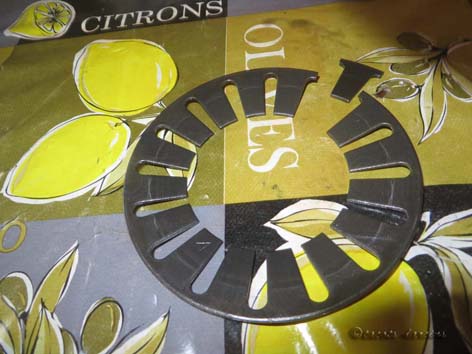

pour libérer le diaphragme, il est

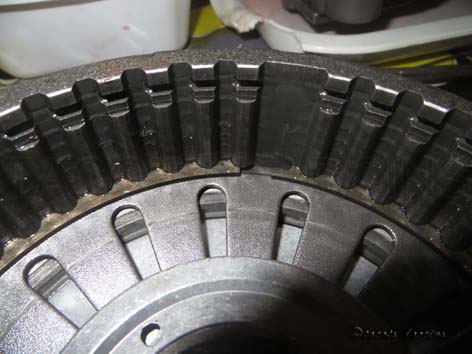

nécessaire de sortir le jonc d'arrêt
ce qui n'empêchait pas le fonctionnement

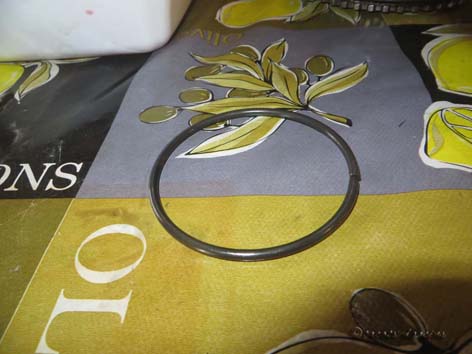

l'anneau d'appui du diaphragme est sorti
et pour finir ce démontage,
le piston d'embrayage avant

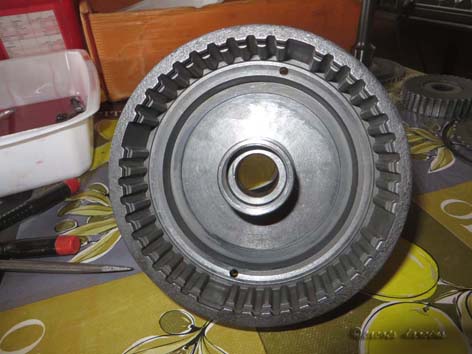

le tambour d'embrayage vide

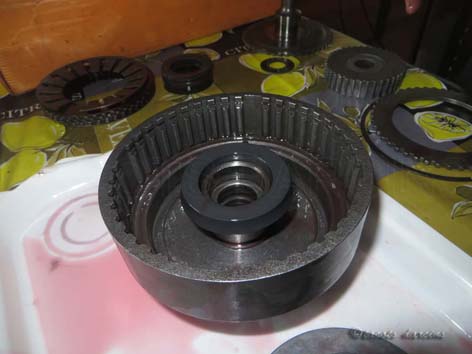

Partie ouverte du joint vers l'intérieur

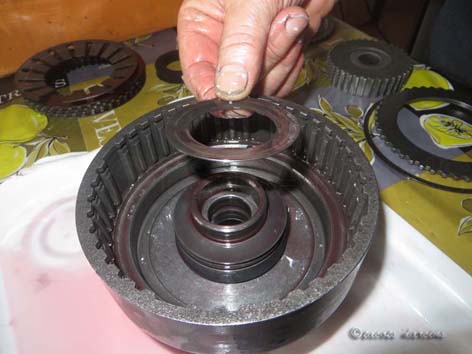

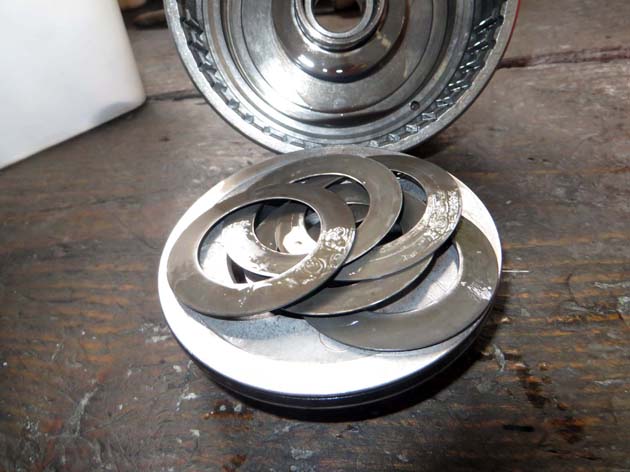

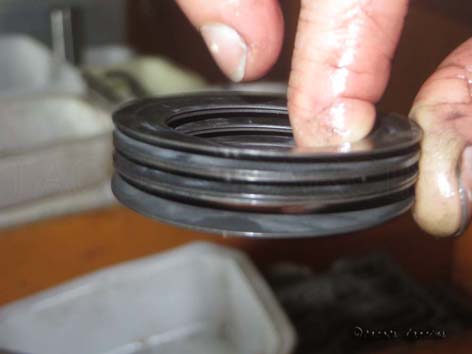

les rondelles Belleville seront empilées
leurs parties concaves posées dos à dos

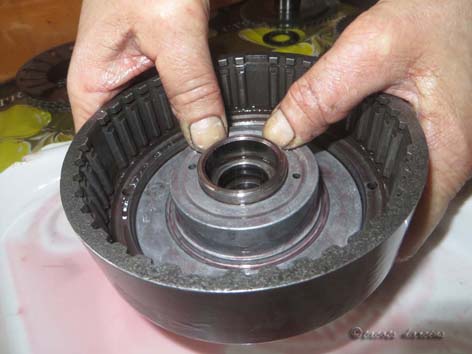

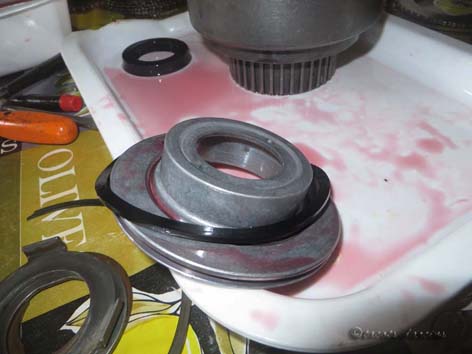

installer un joint torique neuf
et huilé dans la gorge du piston

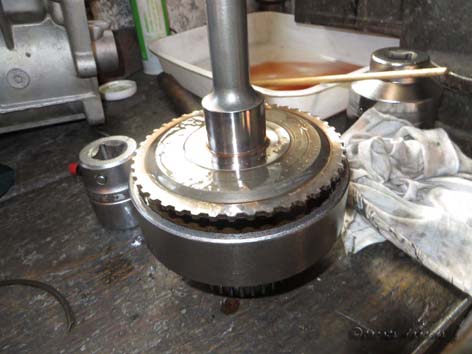

une pression sur sa périphérie

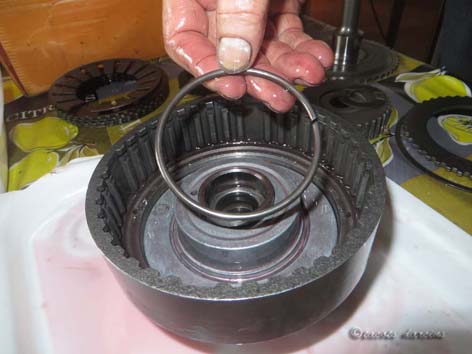

replacer l'anneau dans sa gorge
face concave orientée vers le bas

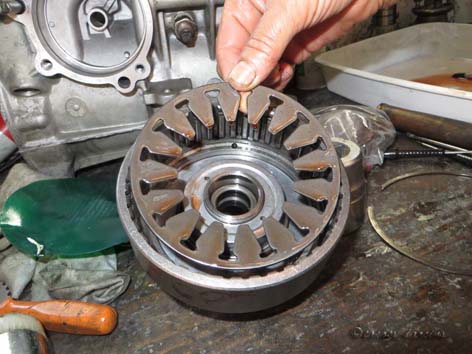

le mettre en appui sur l'anneau et
l'immobiliser avec le jonc d'arrêt
face bombée au fond

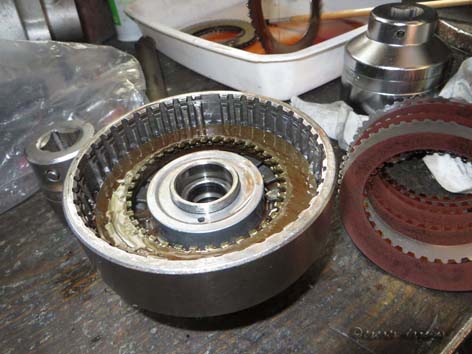

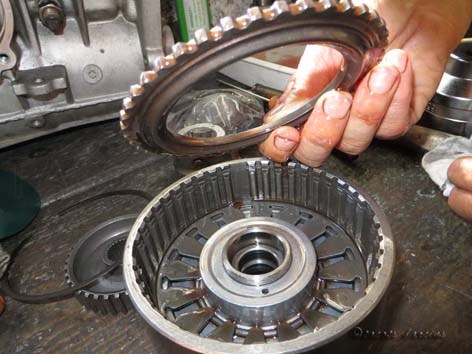

puis empiler les disques huilés, une friction,
un métal etc. Au total, 5 friction et 4 métal

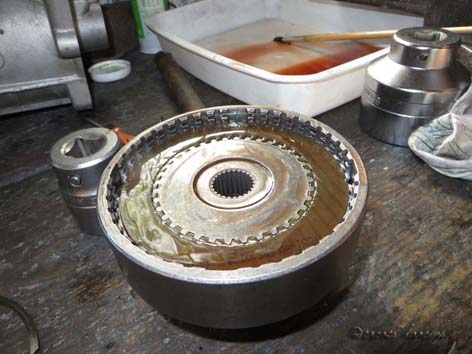

friction puis insérer le moyeux d'embrayage

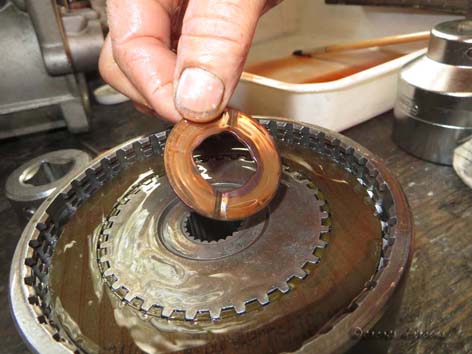

Placer la rondelle en bronze dans
son logement prévu dans le moyeu
dans les cannelures du tambour

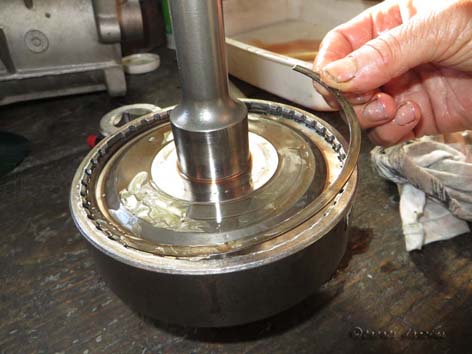

immobiliser l'ensemble à l'aide du jonc d'arrêt.
Voila, la révision de l'embrayage avant est finie.
