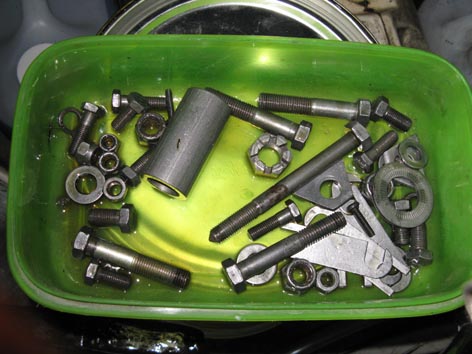

traitée au dérouillant/phosphatant,

la boulonnerie trempe dans

l'huile ce qui la protègera

pour les années à venir

Nous avons choisi de monter

des rotules inférieures d'XJ40.

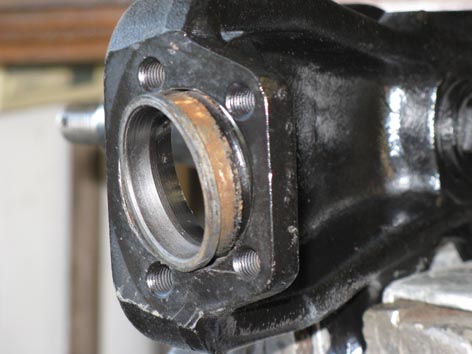

Pour cela, il faut supprimer

la bague conique à l'intérieur

Elle se chasse de l'intérieur

vers l'extérieur, et ne présente

pas une grande résistance

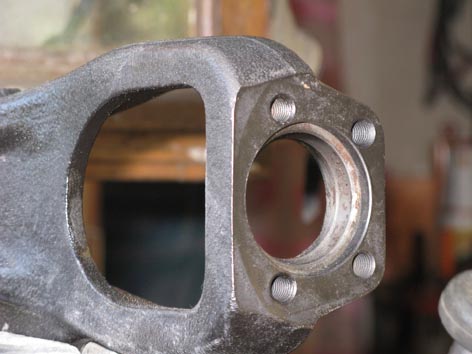

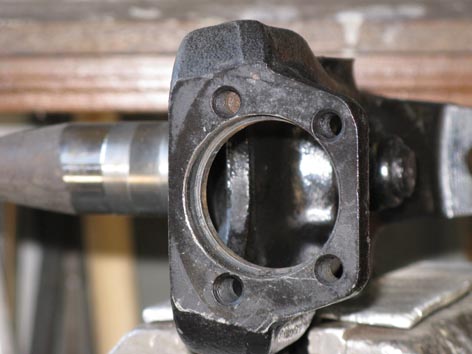

Le pivot est maintenant prêt

à recevoir la nouvelle rotule

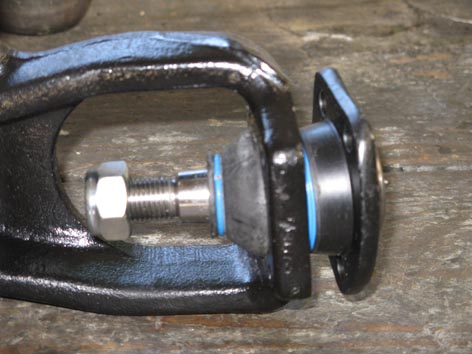

La nouvelle rotule s'engage

sans aucun problème

dans le pivot

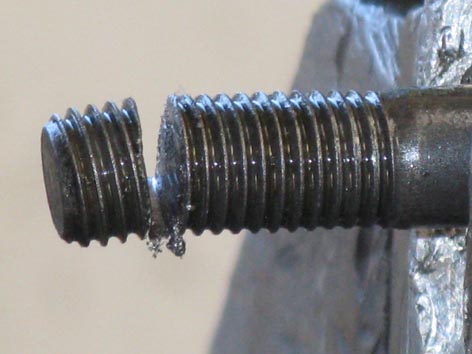

Pour adapter la nouvelle

rotule et éviter que les vis

blessent le caoutchouc il est

nécessaire de les raccourcir

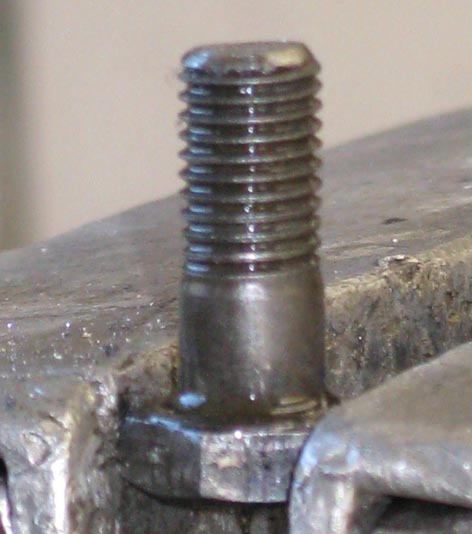

Puis ajuster la coupe à la lime

et chanfreiner le début du filet

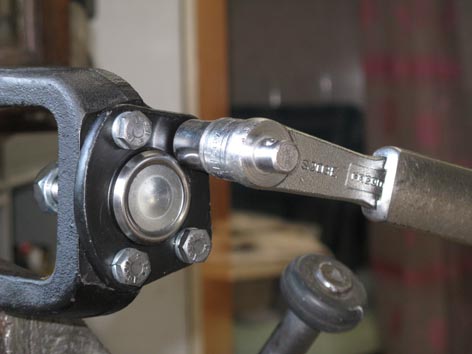

les vis sont serrées à

la clé dynamométrique

au couple de 4,4 kg/cm²

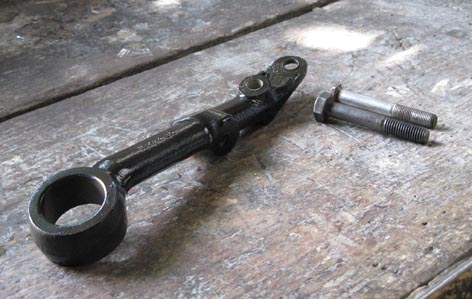

Pour adapter les nouvelles rotules

des bras supérieurs (type xj40)

il est nécessaire de remplacer les

vis par du diamètre 10 métrique

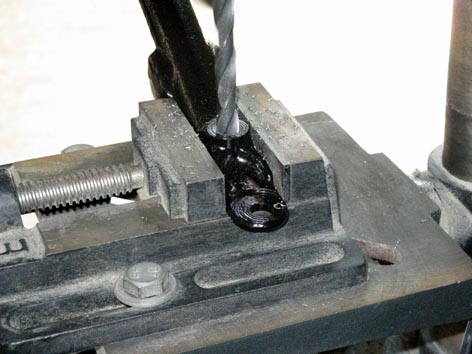

et donc agrandir les trous

des bras pour permettre le

passage des nouvelles vis

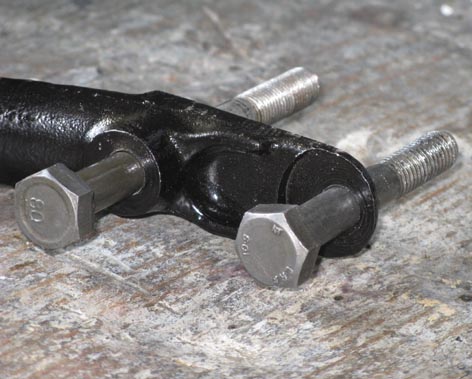

contrôle du coulissement

correct de la boulonnerie

dans les logements du bras

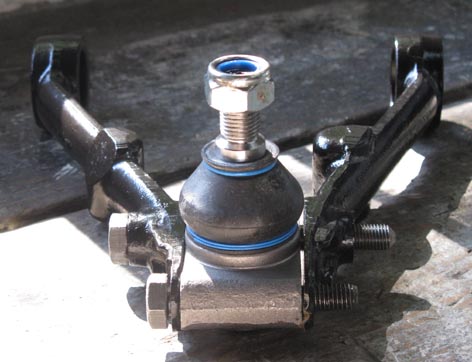

montage à blanc de la nouvelle

rotule sur les bras supérieurs

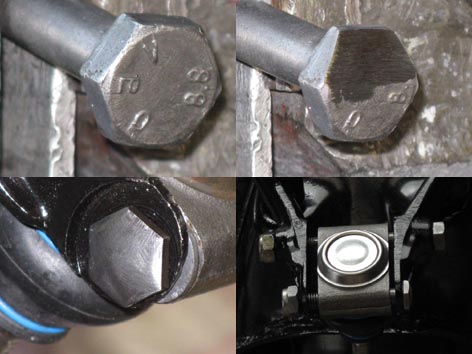

 comme celle d'origine, il faut usiner

la vis côté roue pour éviter qu'elle ne

touche le disque lors des braquages

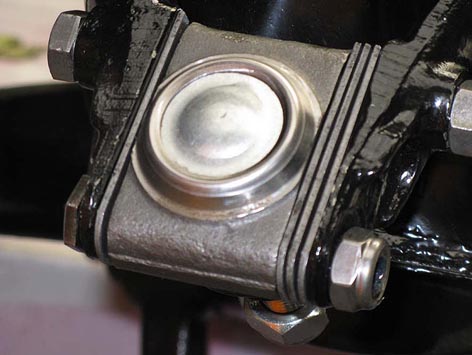

les cales agissant sur le réglage de

l'angle de chasse sont remontées

tel que trouvées lors de la dépose.

Ici, une devant et trois derrière

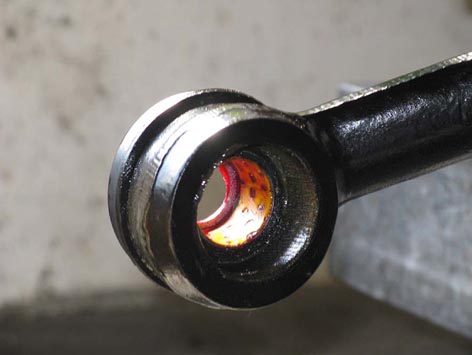

des silentblocs neufs sont placés

dand l'oeil des bras supérieurs

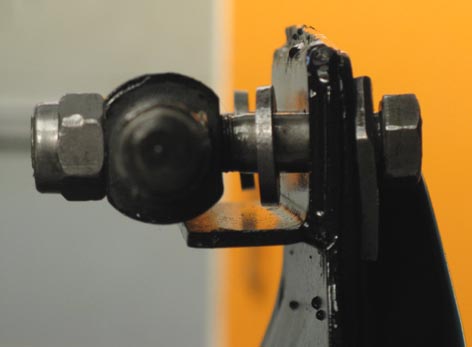

l'axe d'articulation des bras supérieurs

est remonté sans oublier les rondelles

de réglage de l'angle de carrossage

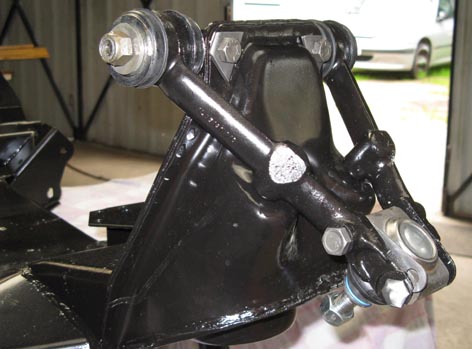

 Les bras équipés de leur rotule

sont repositionnés sur le berceau

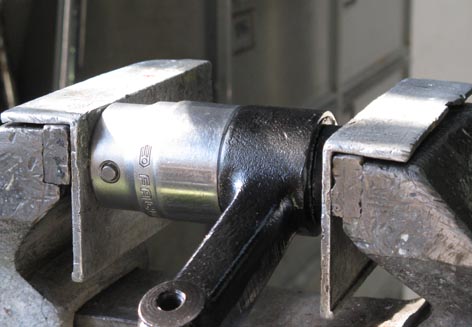

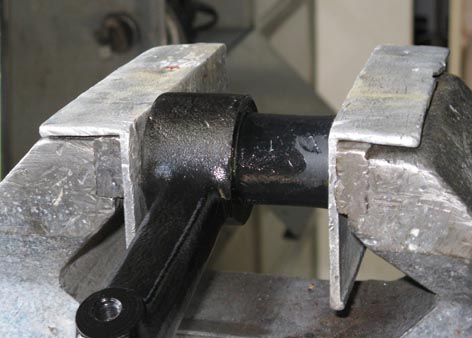

des silentblocs neufs vont équiper les

triangles inférieurs. Ils sont montés

à la presse ou à défaut à l'étau

après les avoir enduit de graisse

afin qu'il puisse déboucher

de l'autre côté,  une douille

assurera la refuite nécessaire

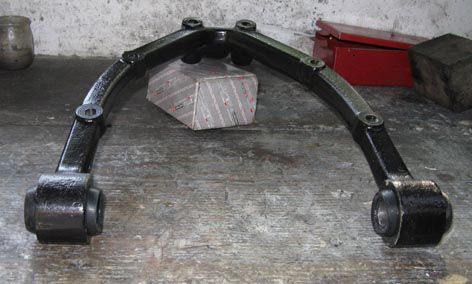

 Le bras inférieur équipé de ses

deux silentblocs d'articulation

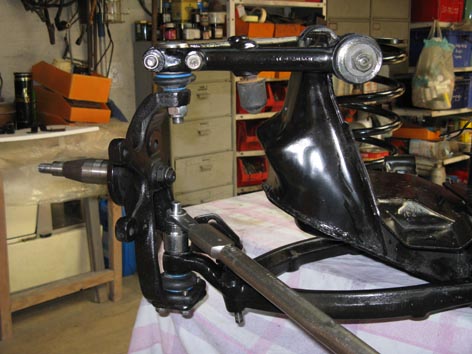

 une fois le bras inférieur reposé

sur le berceau, c'est le pivot qui

reprend sa place, la rotule étant

serrée au couple de 6,9 kg/cm²

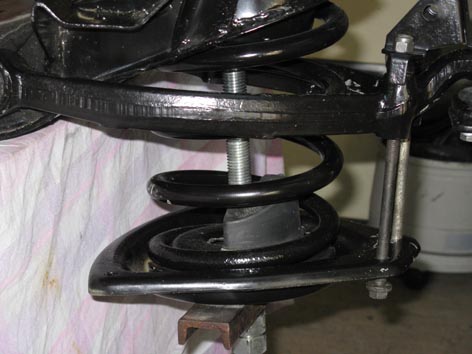

 le ressort et sa coupelle sont placés

ainsi que les cales de compensation.

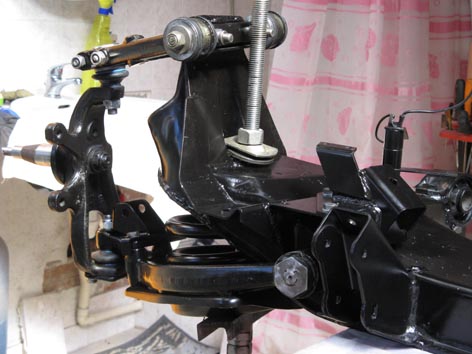

L'ensemble est guidé par deux vis

lors de la phase de compression

à l'aide du compresseur de ressort,

l'ensemble reprend sa place et

s'immobilise avec les vis de la coupelle

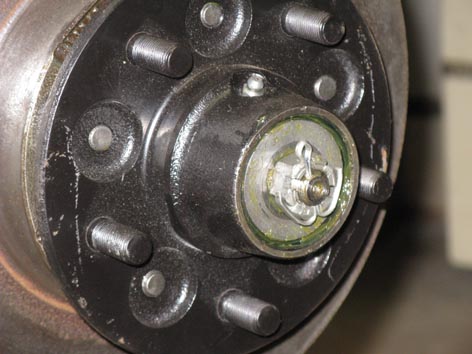

 l'ensemble disque/moyeu est repositionné

sur la fusée après graissage des roulements.

Serrer l'écrou à 6 kg/cm², desserrer puis

resserrer à 0,8 kg/cm² et goupiller

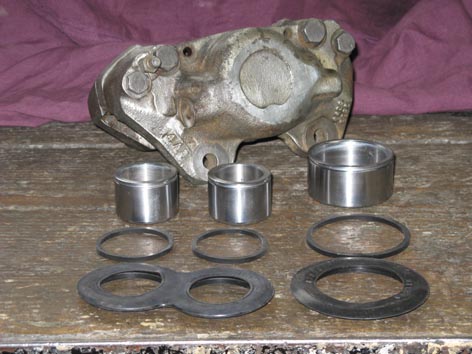

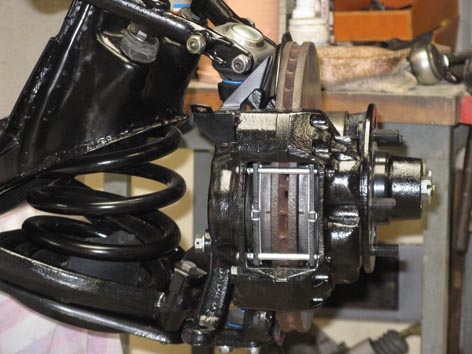

 les étriers de frein ont reçu

des pistons et des joints neufs

puis sont reposés sur le pivot après

avoir été repeints. Plaquettes axes

et ressorts neufs prennent place

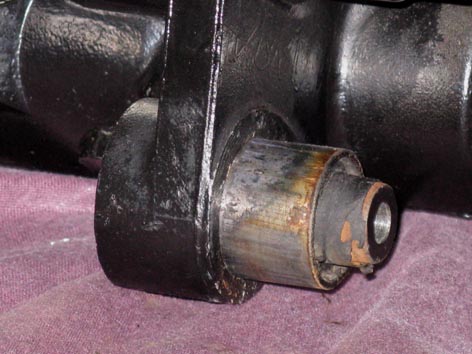

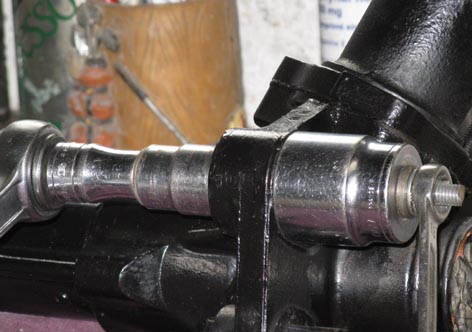

dépose des silentblocs de

direction à l'aide d'un

extracteur improvisé

le silentbloc a été chassé

dans la grosse douille sous

l'effort d'une vis traversante

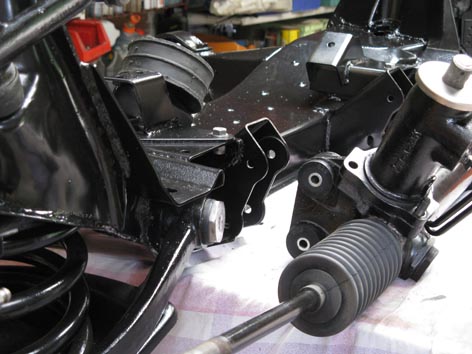

le boitier de direction s'équipe

de silentblocs en polyutéthane

et la crémaillère est protégée

par de nouveaux accordéons

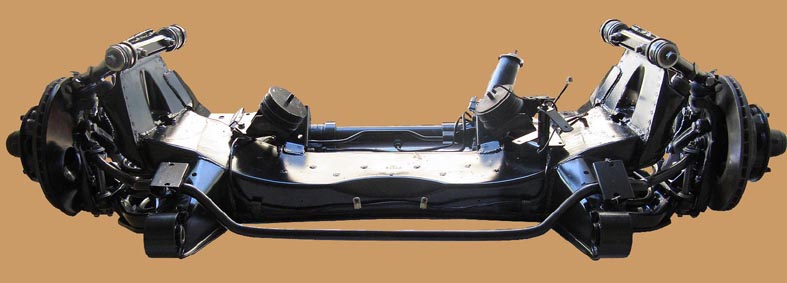

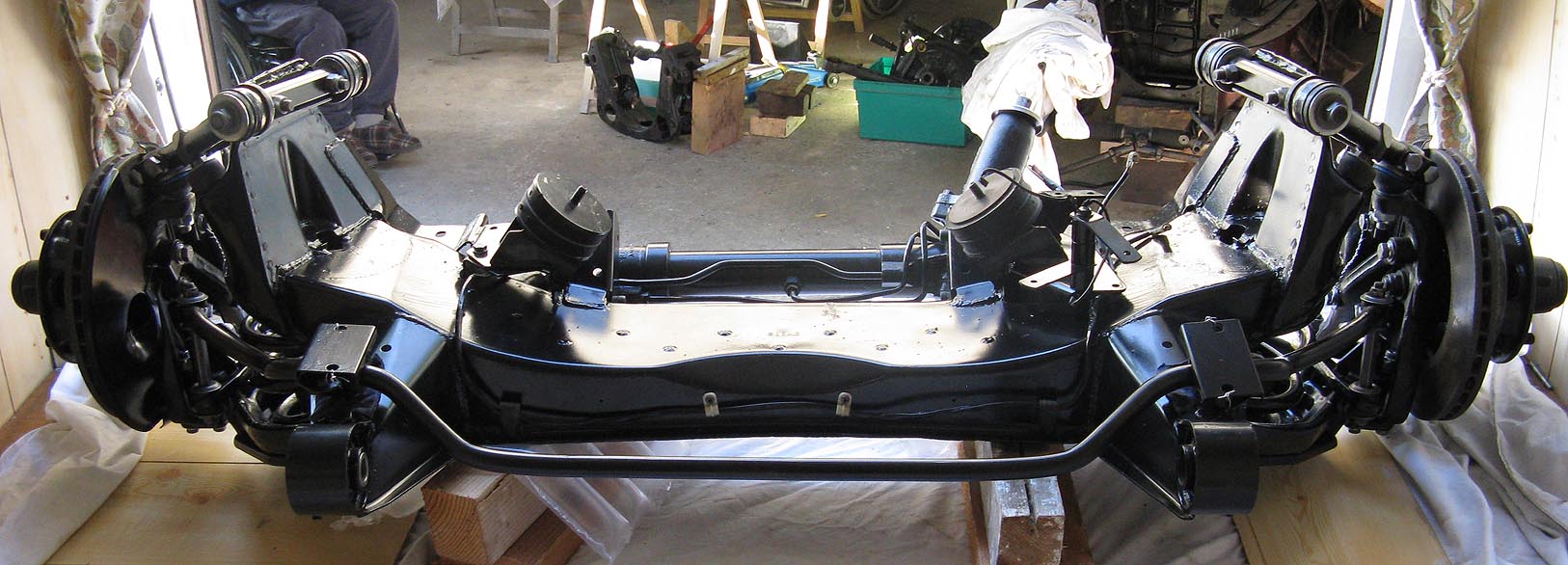

Le train avant est prêt à être reposé
