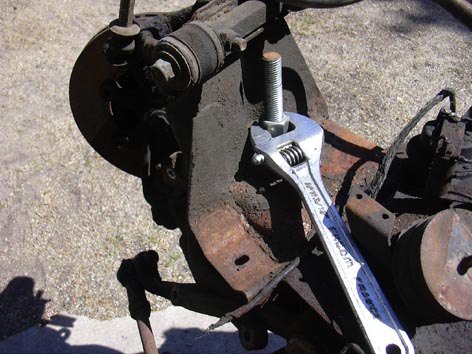

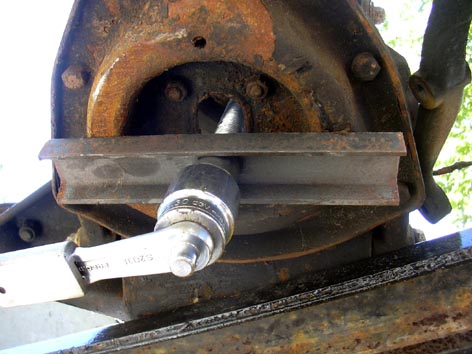

En premier lieu, il faut comprimer le

ressort de suspension avec l'outil adéquate

ou à défaut en insérant une tige filetée

(22mm mini) à travers le siège inférieur...

... qui débouchera dans le berceau

par l'orifice prévu à cet effet

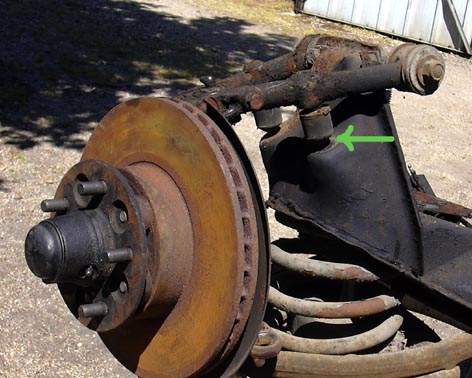

Serrer les écrous jusqu'à

obtention du décollement

des silentblocs de butée

(flèche verte)

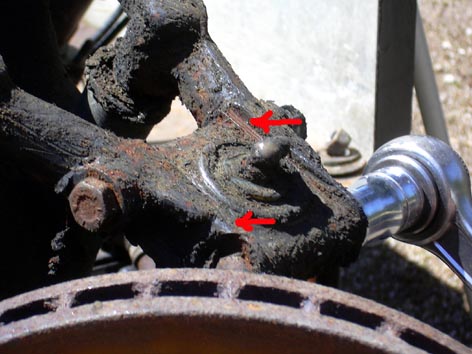

Avant de déposer la rotule supérieure,

noter le nombre de cales disposées de part

et d'autre servant au réglage de la chasse.

Ici, 1 à gauche, 3 à droite (flèches rouges)

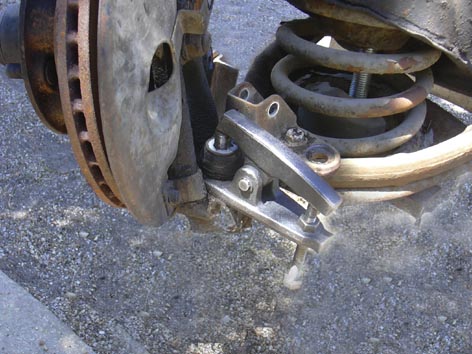

Après avoir débloqué l'écrou de retenue

extraire la rotule inférieure à l'aide

d'un arrache rotules ce qui libèrera

l'ensemble moyeux / pivot / disque

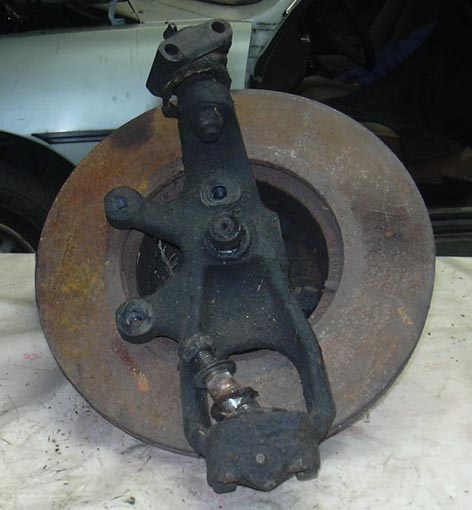

Voici le pivot déposé

encore équipé de ses

rotules et du moyeux

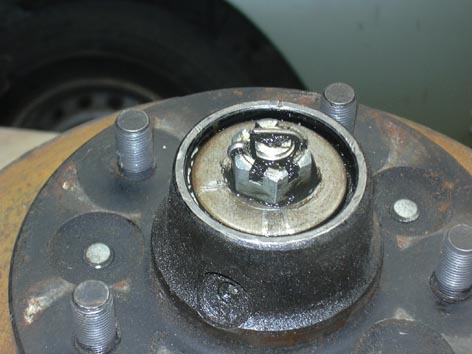

Après avoir enlevé le capuchon,

on aperçoit l'écrou de réglage

du roulement de moyeux

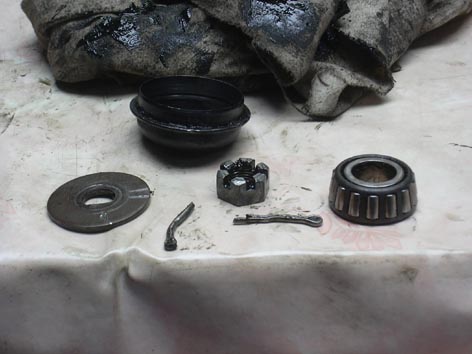

Lors du démontage,

une deuxième goupille a

été trouvée, trace d'un

précédent démontage

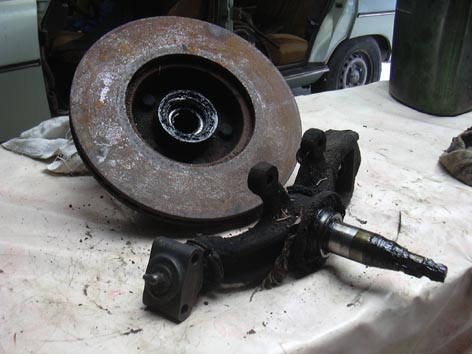

Le moyeux est séparé de son axe

avec le disque et les rotules

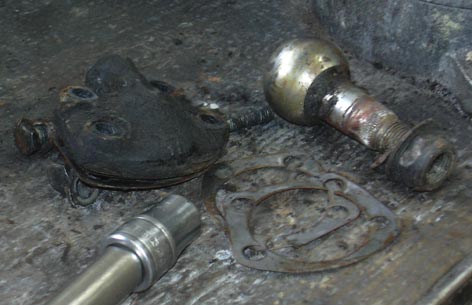

On dégage la rotule supérieure

 après avoir enlevé les

quatre vis du couvercle

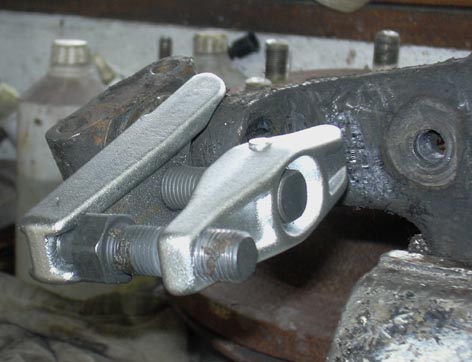

La rotule supérieure s'extrait

à l'aide d'un arrache rotules

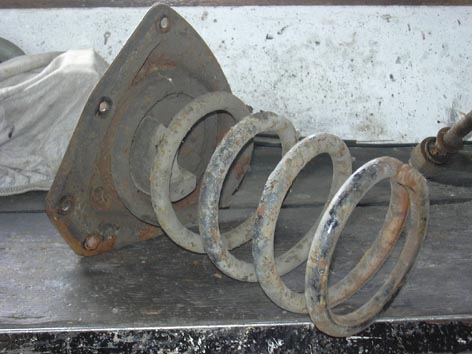

Ressort et coupelle

descendent par dessous,

une fois la visserie enlevée

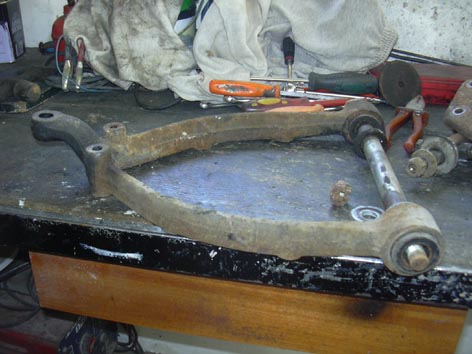

Le bras inférieur se démonte facilement

après dépose de son axe ... à condition que

ce dernier ne soit pas grippé dans le berceau

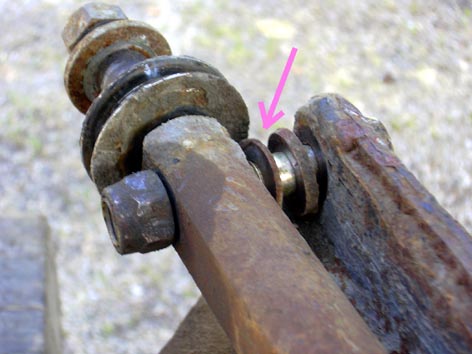

Déposer l'axe des bras supérieurs.

Là encore, repérer les rondelles de

calage dont le rôle est de corriger

l'angle de carrossage
