Direction

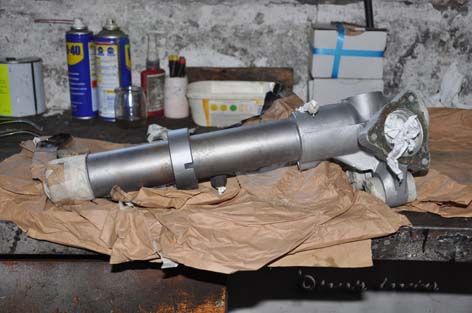

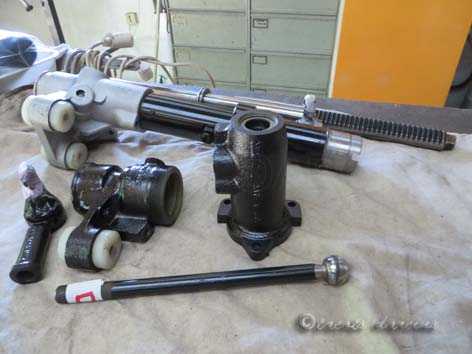

le carter est microbillé et sera peint
sablés et peints à l'époxy

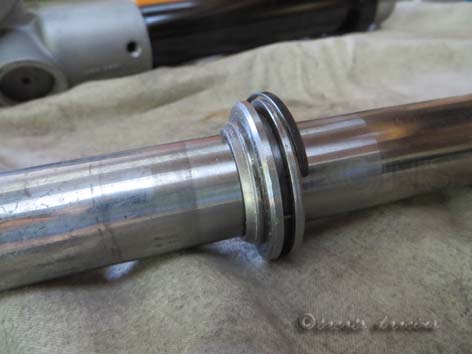

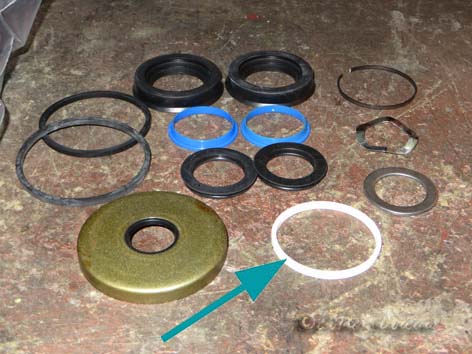

tout d'abord, il faut monter le segment
neuf sur l'anneau central de crémaillère

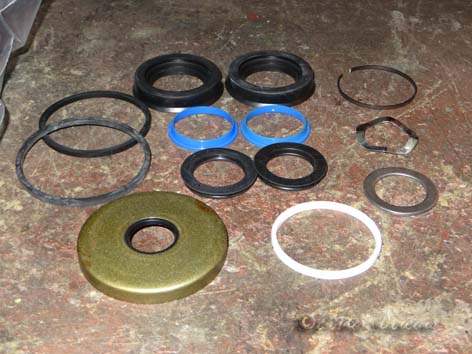

il va falloir "enfiler" les joints d'étanchéité
sur la crémaillère. Pour éviter de les blesser,

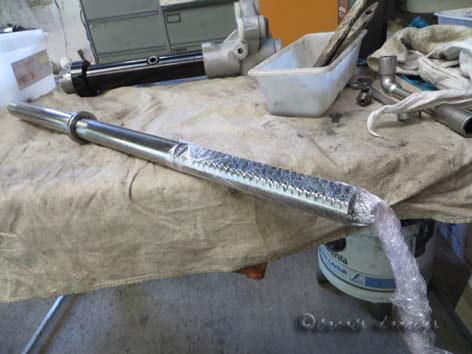

on protège la denture avec un film plastique

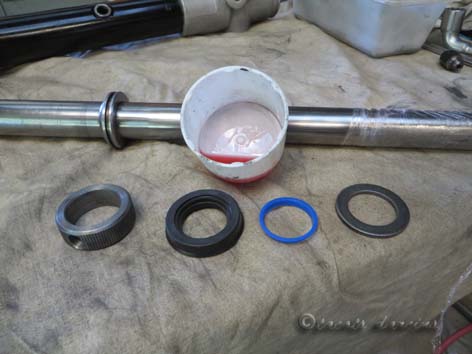

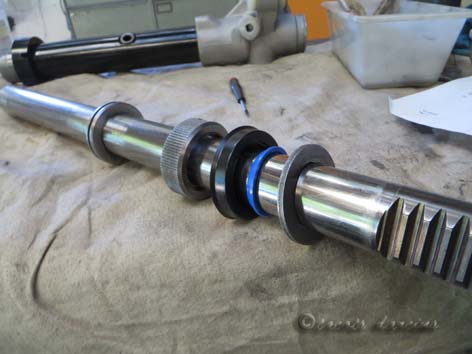

central, le joint en deux parties et
la rondelle. L'ensemble est lubrifié
les pièces sont passées, on peut
enlever la protection plastique

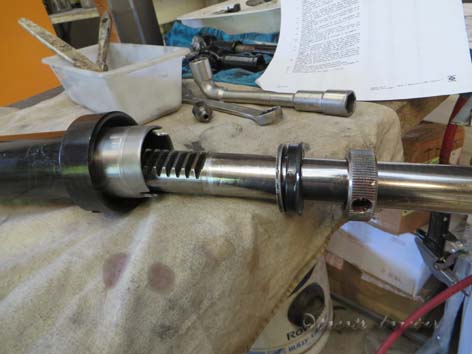

insérée dans le boitier

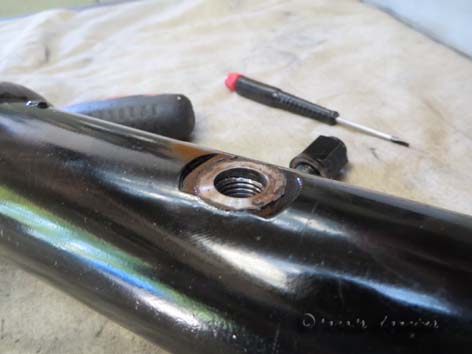

faire correspondre le filetage central du
boitier avec le trou prévu dans la bague

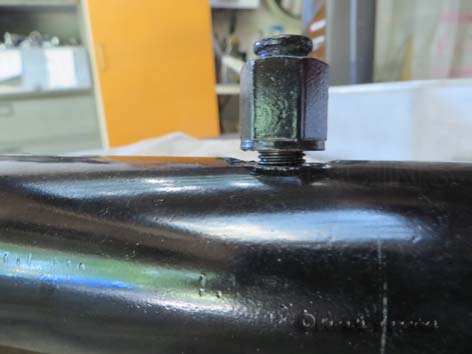

et visser le raccord central de
façon à immobiliser la bague

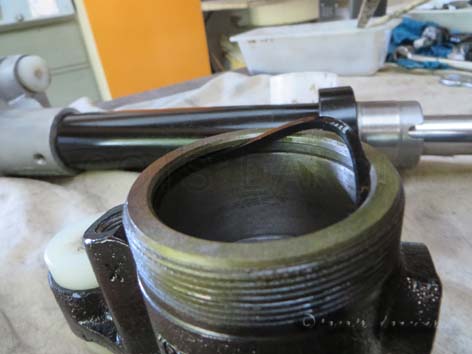

coté opposé à la denture, on trouve

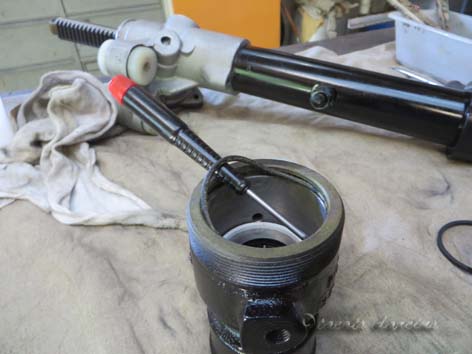

le bouchon de fermeture. Enlever
le joint torique pour le remplacer

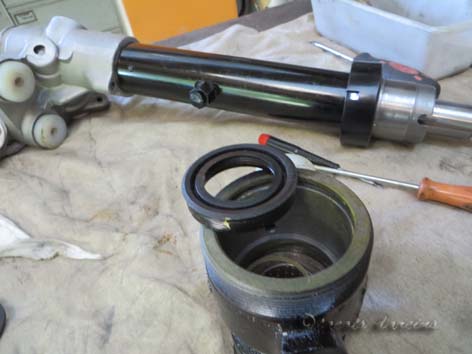

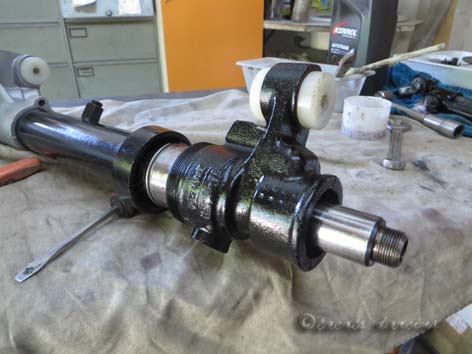

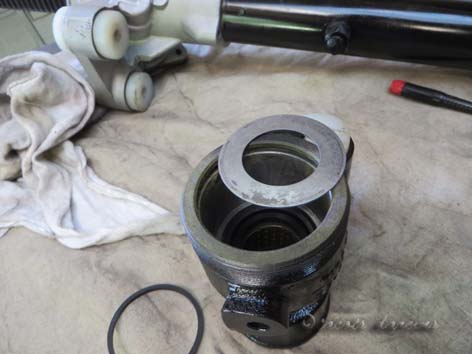

dans le bouchon, placer successivement

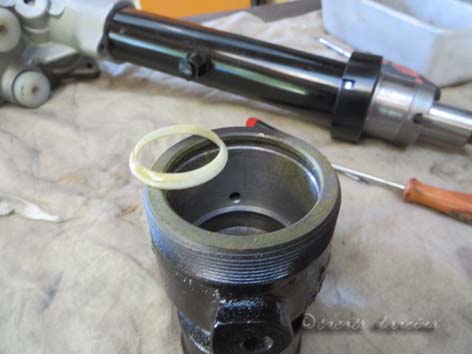

la bague plastique tout au fond ...
la rondelle puis le joint
torique dans la gorge
puis l'insérer en force

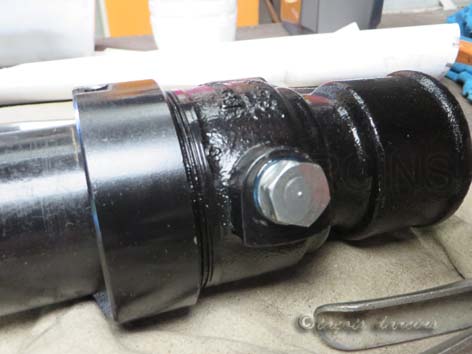

orienter le filetage du bouchon
en face de la réservation prévue

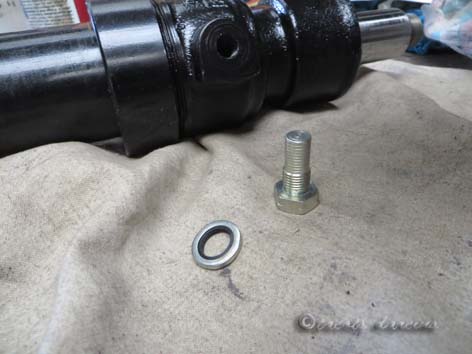

dans le boitier et visser la bague
munie de sa rondelle spéciale

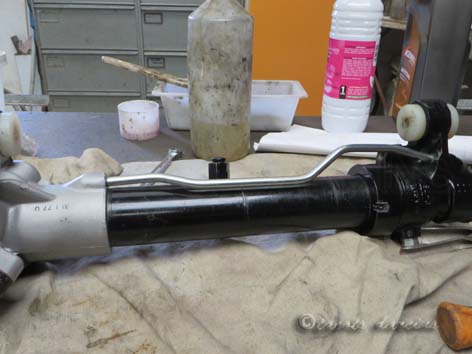

auparavant, on n'aura pas oublié
d'enfiler le tuyau d'air de part et d'autre

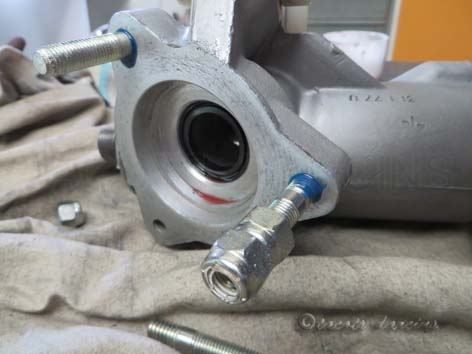

placer un joint neuf dans le corps
et replacer les goujons
ici, fraichement zingués

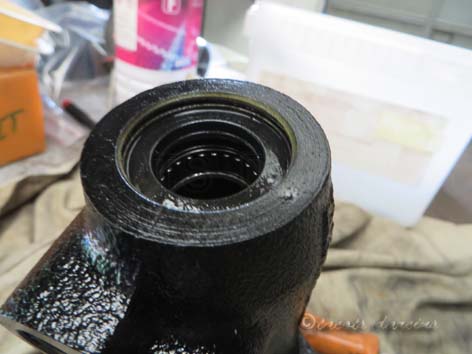

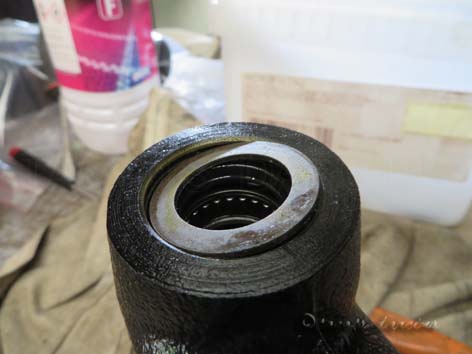

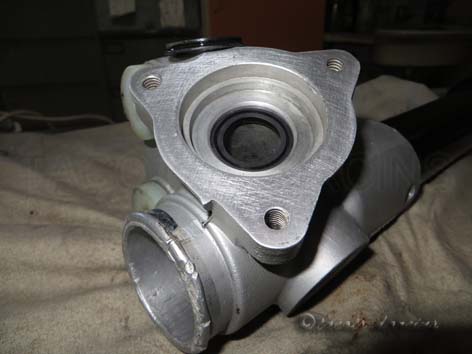

un joint à lèvres neuf
la rondelle plate ..

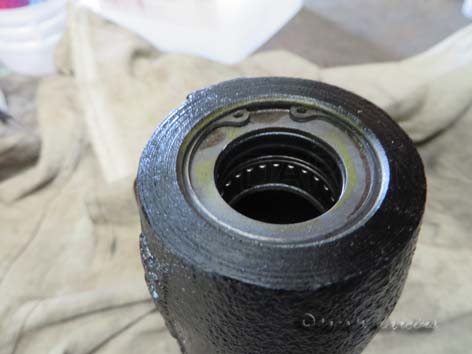

le faire glisser dans sa gorge

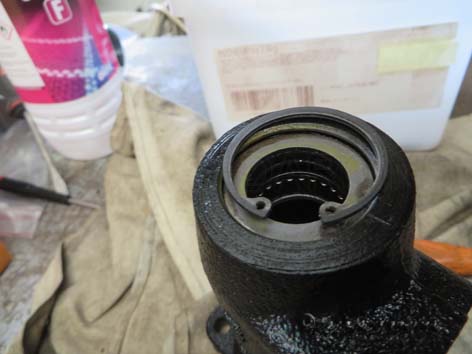

Elles ne sont pas toujours fournies dans les kit

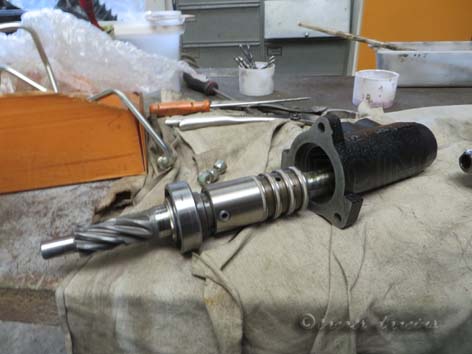

ici, un essai à blanc pour l'orientation de l'axe
après avoir centré la crémaillère avec un forêt

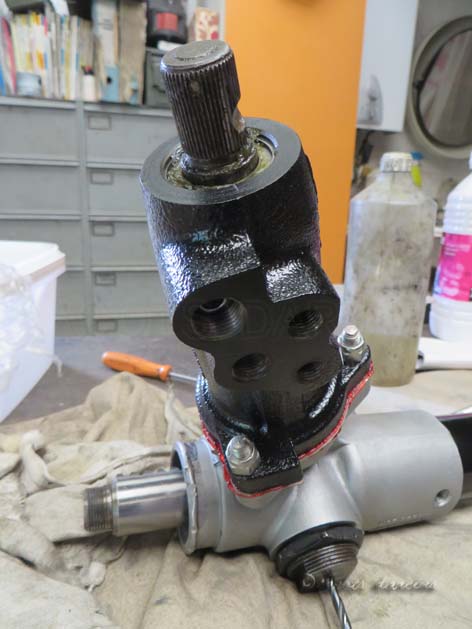

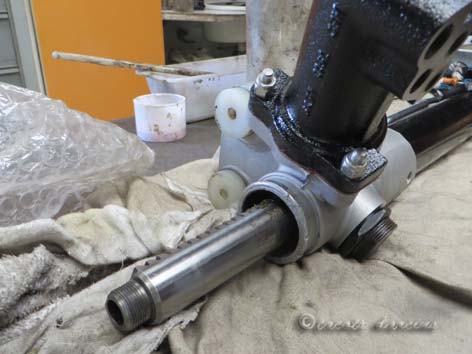

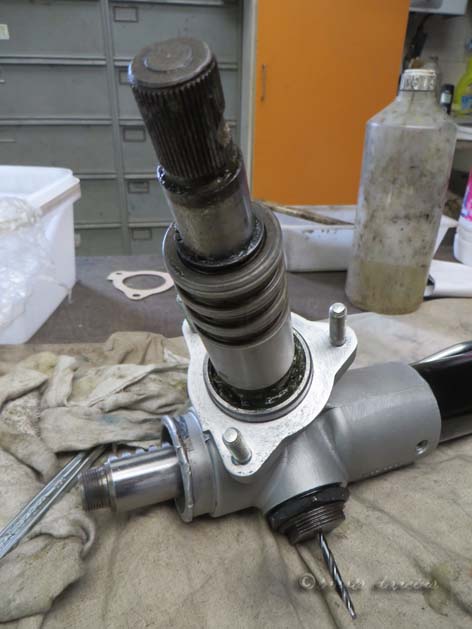

monter l'ensemble valve et visser
bloquer les trois écrous nylstop
et essuyer l'excédent de colle

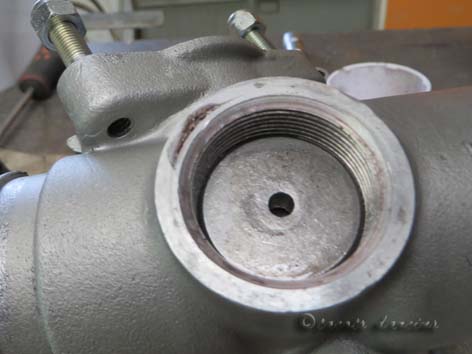

l'amortisseur après l'avoir huilé

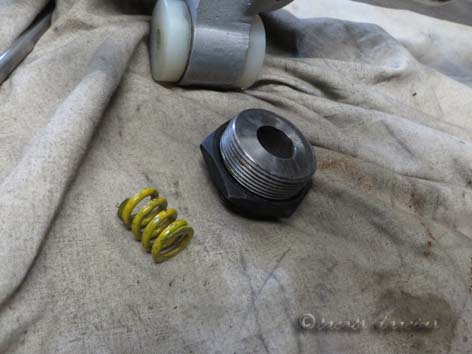

puis le ressort et la vis de réglage.
Pour le réglage, visser jusqu'à résistance
ferme puis débloquer de 1/6 de tour

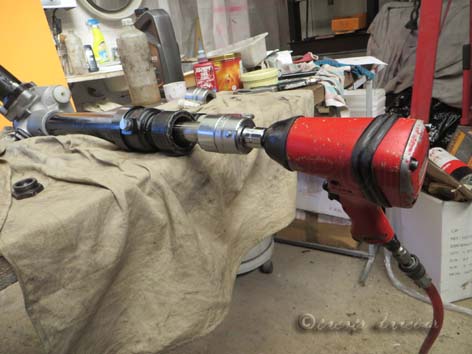

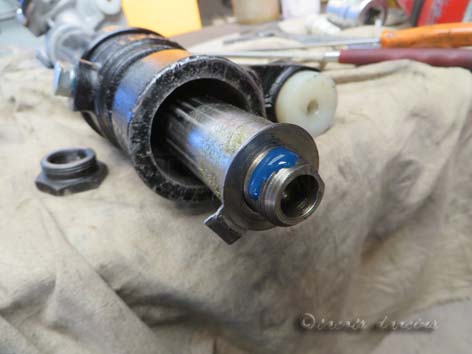

des biellettes avec les frein. J'ai opté pour
de la colle à filets pour éviter tout déblocage
puis bloquer.

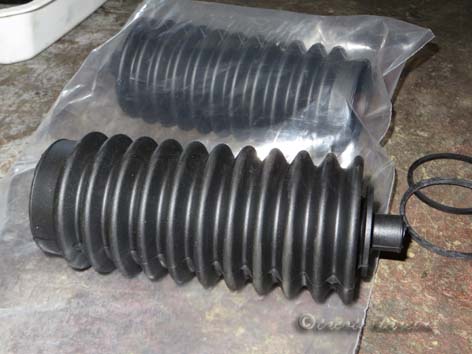

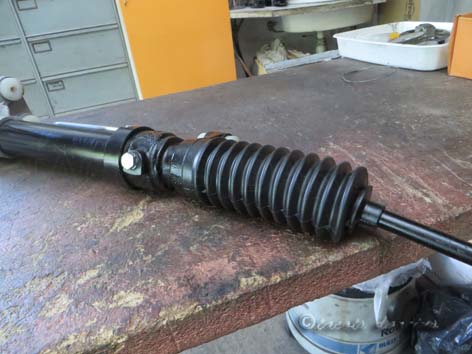

après les avoir équipées des soufflets

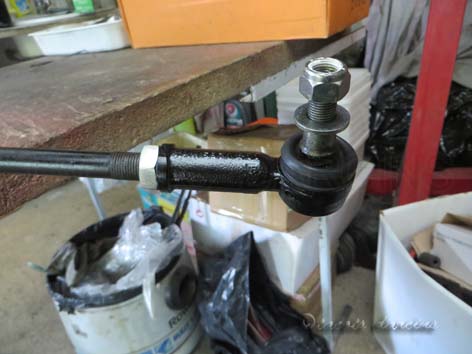

installer les rotules avec leur contre-écrou
et leur joint pare poussière. Le réglage du
parallélisme aura lieu après remontage

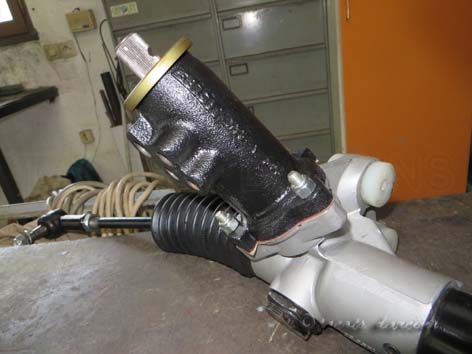

neuve au sommet du servo-direction

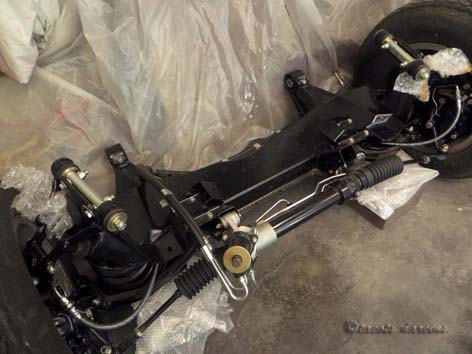

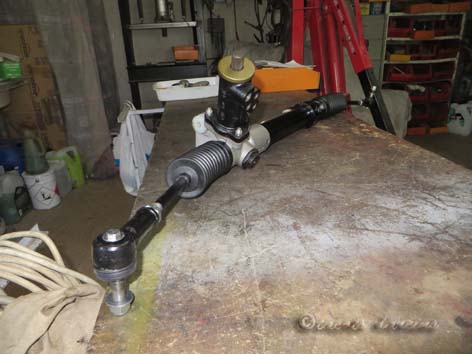

la crémaillère de direction reconditionnée
