Révision des embrayages (fin)
|
|
| assemblage des embrayages | |
 |

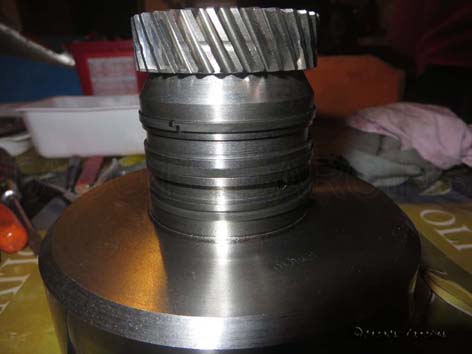

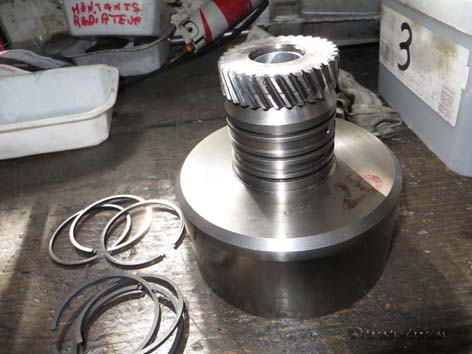

avant d'accoupler les deux embrayages, il va falloir remplacer les trois segments sur le tambour de l'embrayage arrière |
|

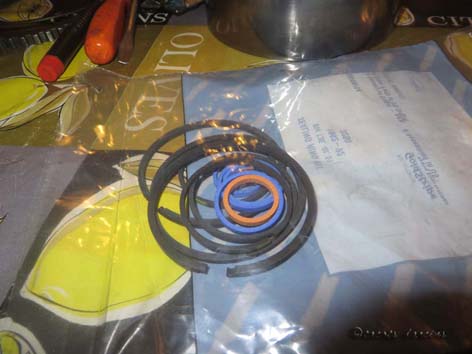

ils sont fournis dans la pochette de révision de la boite de vitesses |
 |
 |
en brillant les anciens, les neufs sont noir |
|

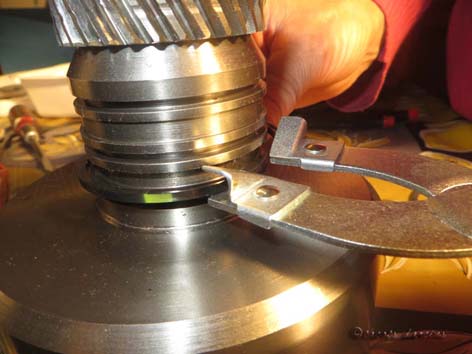

on peut s'aider d'une pince à segments |
 |
 |

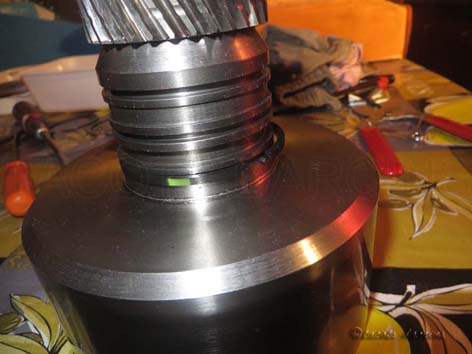

Une fois en place, il faut les agrafer via les petits crans prévus à leurs extrémités |
|

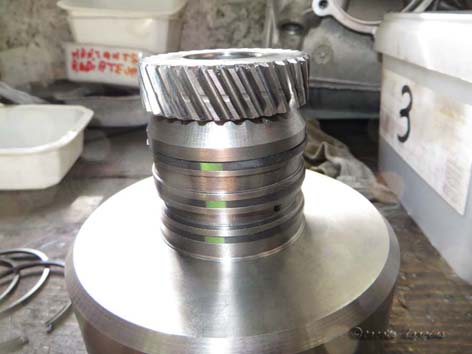

puis les "tiercer" pour une meilleure étanchéité |
 |
 |

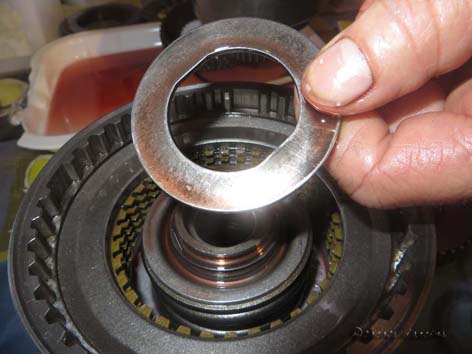

retourner l'embrayage et poser la rondelle acier, méplat en place |
|

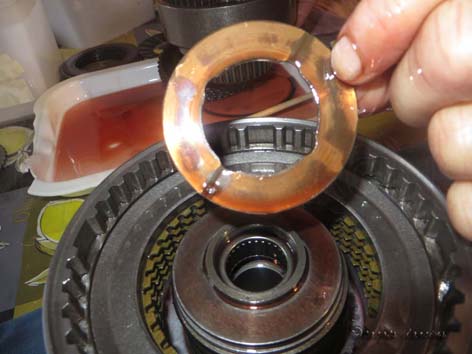

c'est au tour de la rondelle en bronze |
 |
 |

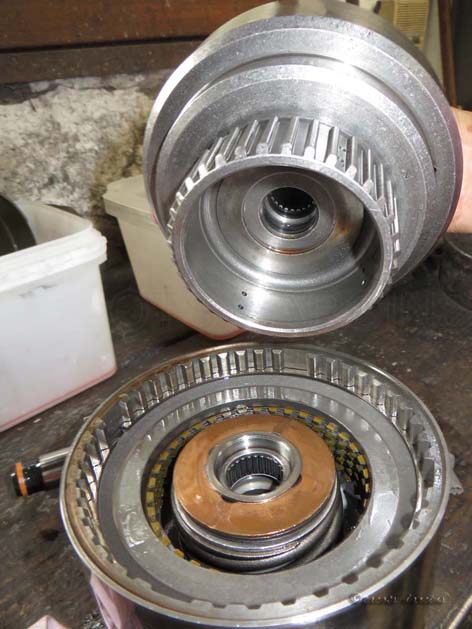

après avoir aligné les crans des disques friction, emboiter le pignon de l'embrayage avant au travers |
|
des petits mouvements rotatifs peuvent faciliter l'assemblage
|
 |
 |

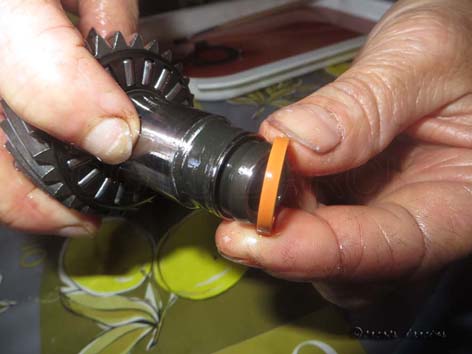

sur le pignon soleil, monter le joint orange fourni aussi dans la pochette |
|

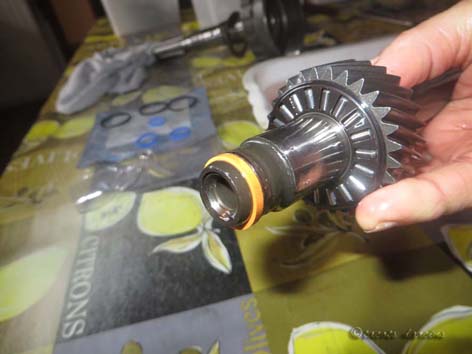

le voici en place en bout d'arbre |
 |
 |

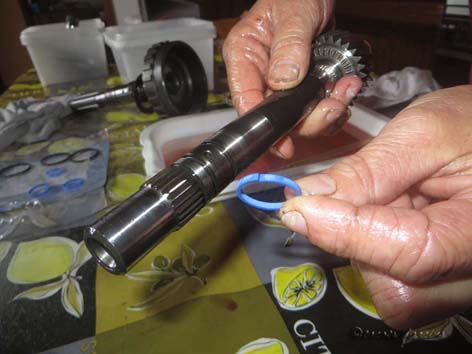

idem pour les joints bleus, ceux-ci étant fendus, le montage est facilité |
|

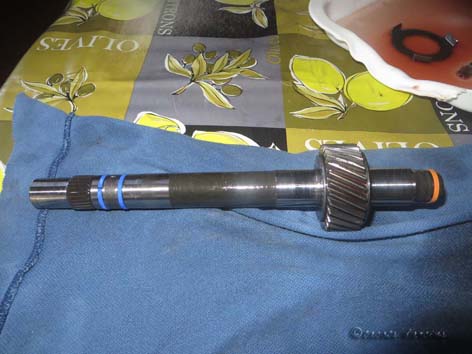

l'arbre équipé de ses joints |
 |
 |

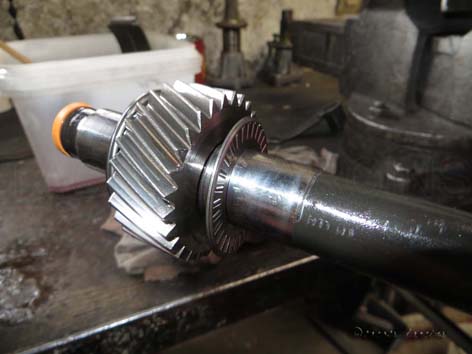

positionner le petit roulement par le plus long coté de l'arbre |
|

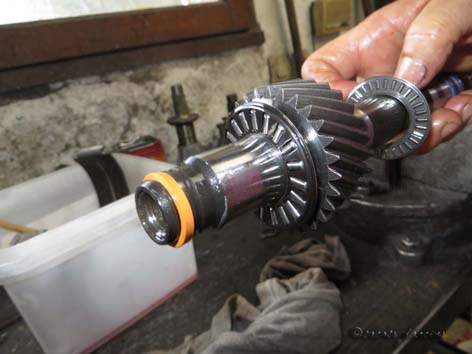

et le plus grand, coté bague orange |
 |
 |

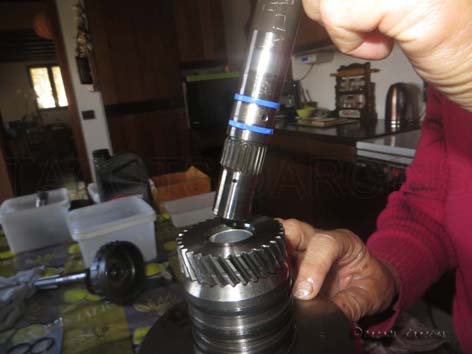

bien huiler puis présenter l'arbre du pignon soleil dans l'embrayage arrière |
|
vérifier sa libre rotation |
 |
 |

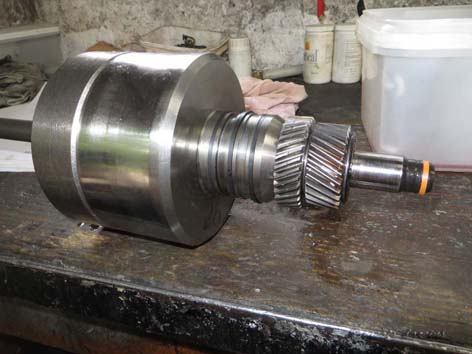

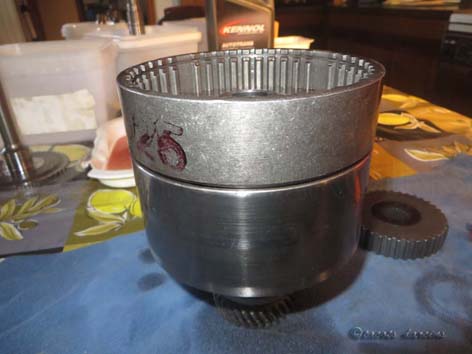

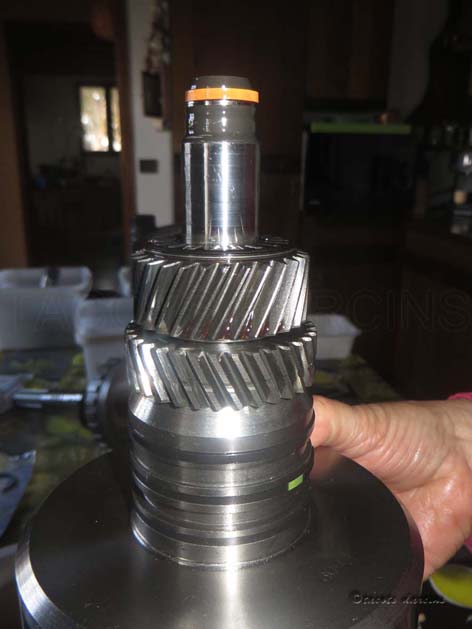

l'ensemble embrayages/pignon soleil accouplé |
