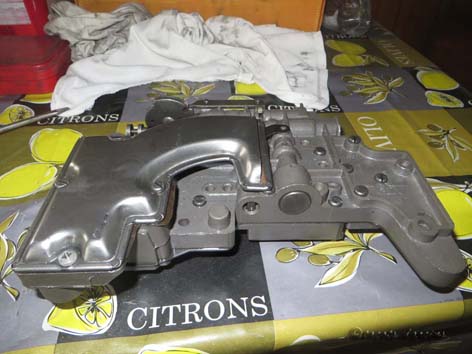

Remise en état du bloc hydraulique
aussi appelée "valve body" ou
corps de soupapes en Français

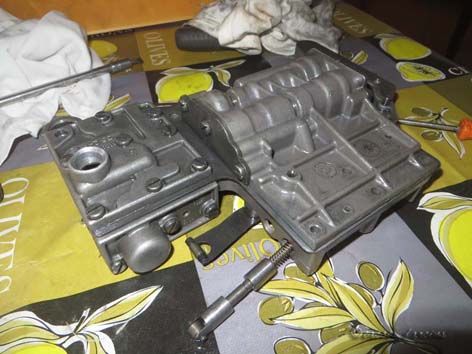

on commence par sortir la soupape de descente
des vitesses après avoir dévissé l'étrier de retenue

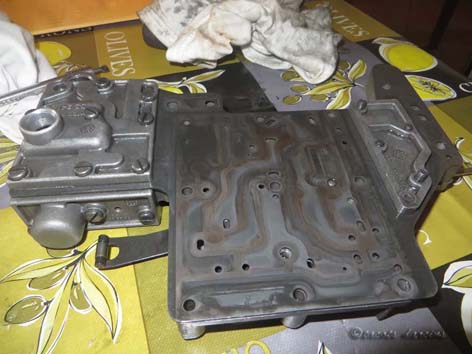

puis on sépare le corps de soupapes
supérieur après avoir enlevé les 8 vis

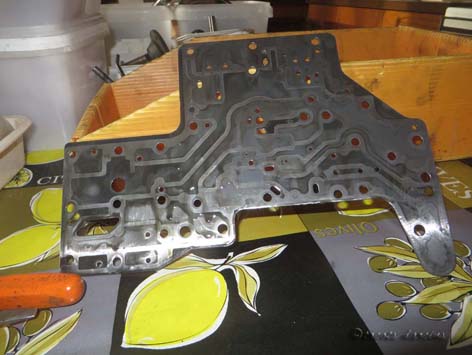

sur le bloc principal, on voit à
présent la plaque séparatrice

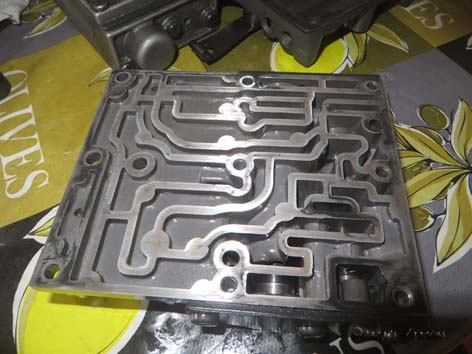

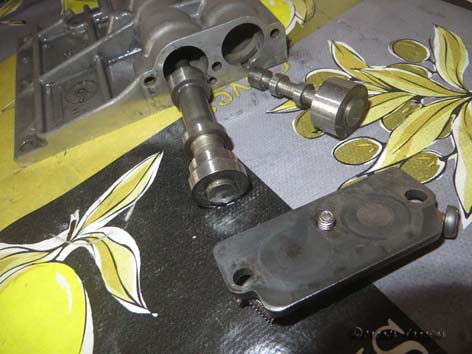

sur le corps supérieur de soupapes, déposer la plaque

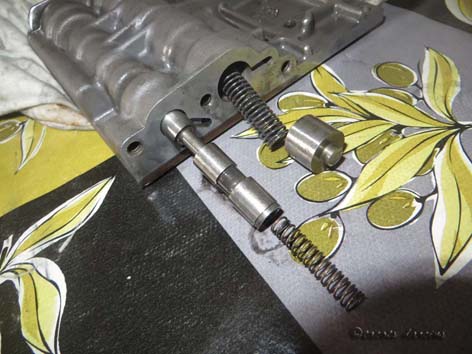

pour accéder aux soupapes de passage 1=>2 et 2=>3
idem de l'autre coté

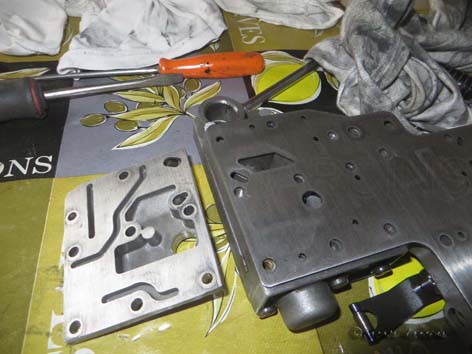

retour sur le corps principal, avec
la dépose de la plaque du collecteur

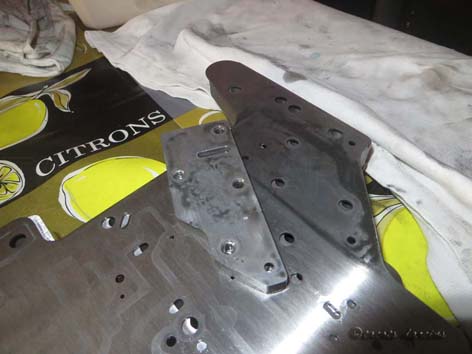

suivie par celle de ligne du régulateur
sortir la plaque de séparation en prenant garde de
ne pas échapper la bille située derrière cette plaque

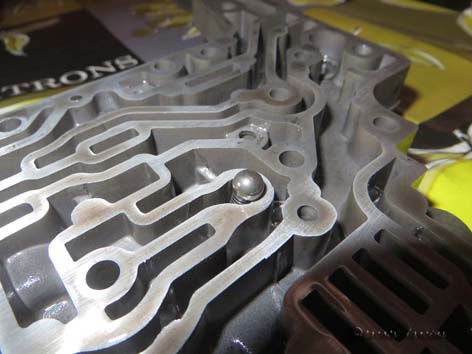

voici la fameuse soupape à bille.
Repérer son emplacement

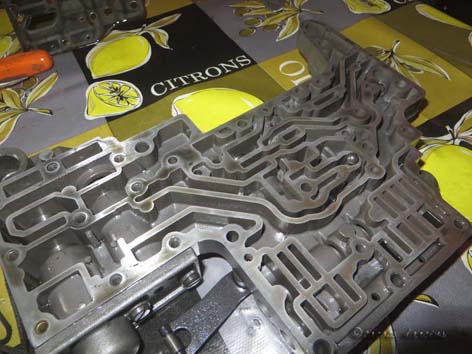

les entrailles du corps de soupapes
et le labyrinthe dont il est constitué

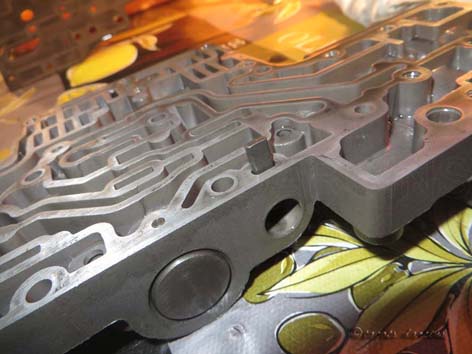

ensuite, dégager la pièce de retenue de la
soupape de régulation d'orifice de servo

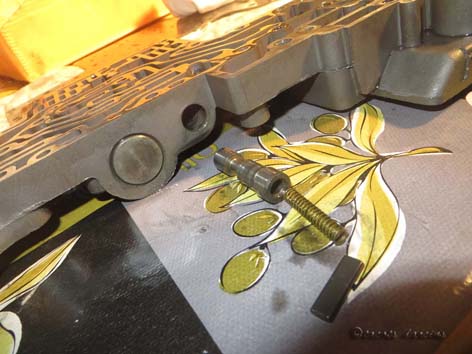

extraire la soupape d'orifice de régulation servo

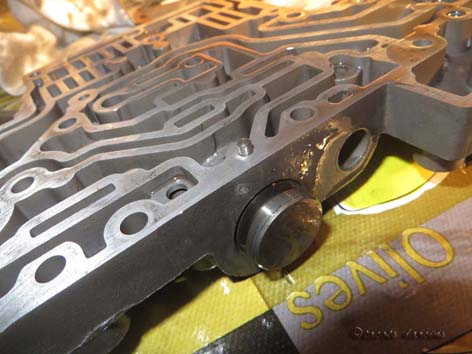

sortir à son tour l'axe de retenue de la
soupape modulatrice et son bouchon

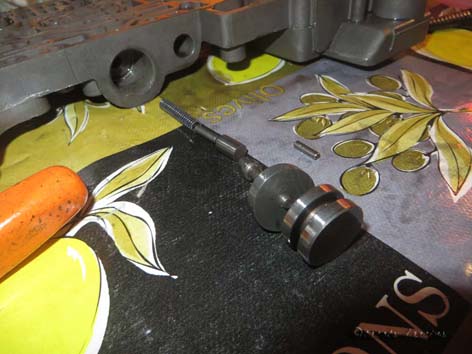

enfin, la soupape modulatrice
ainsi que son ressort de rappel

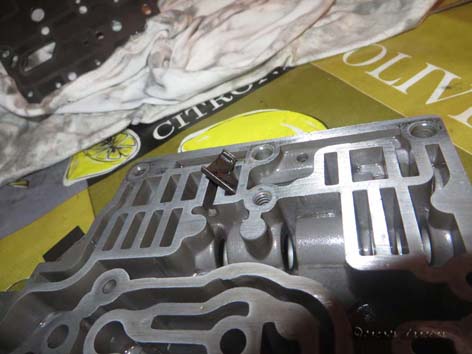

à l'intérieur, sortir la pièce
de maintient du papillon

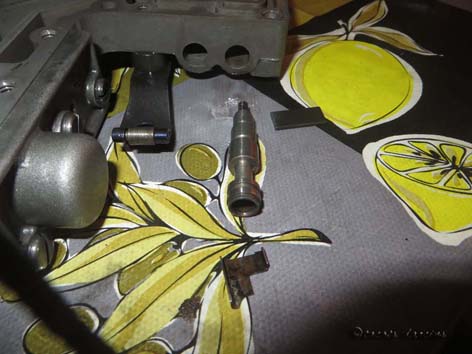

dégager le papilon

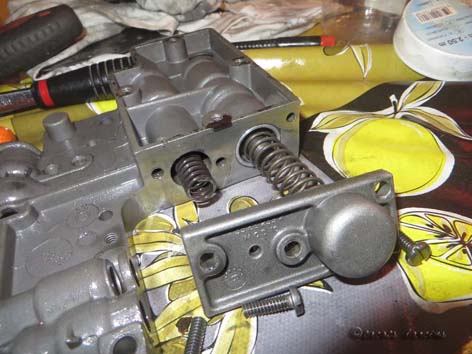

pour finir, dévisser la plaque de
retenue des soupapes régulatrices

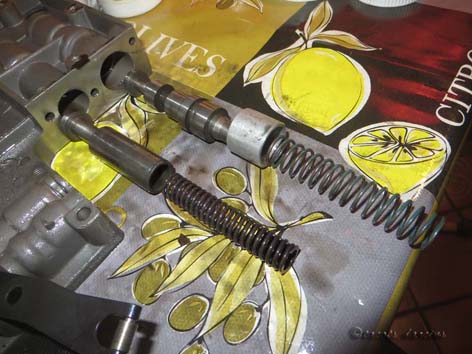

et les soupapes régulatrices
primaire et secondaire

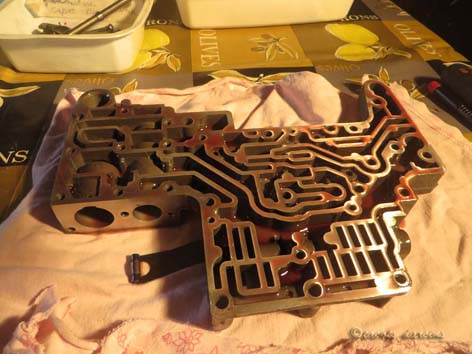

le bloc de soupapes est vide, il sera
minutieusement nettoyé et soufflé.
